Laminoir à profilés en Z
Configuration de l’équipement
Dispositif d’alimentation, appareil de transmission, machine principale et rouleau de formation (y compris la table de guidage), dispositif de coupe (après laminage), système hydraulique, système de contrôle électrique, table de sortie, etc. Le rack principal de la machine est traité sur la fraiseuse de type raboteuse.
- Rouleau: Epaisseur 2-3mm, y compris 5 ensembles de moules communs
- Vitesse de travail: 8-10 m / min

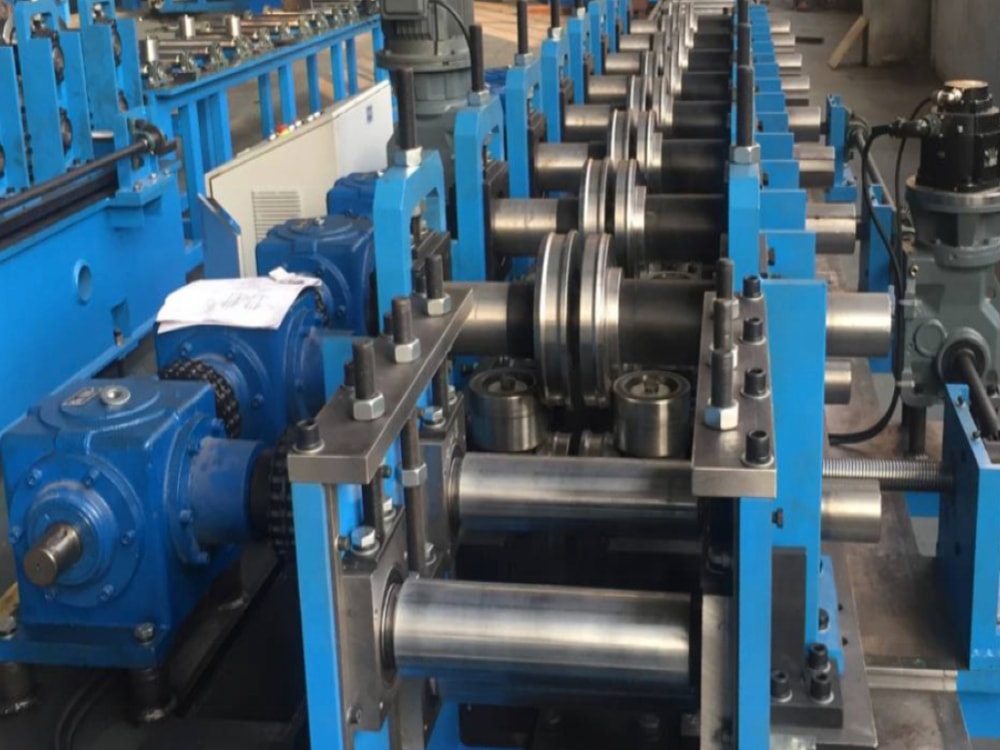

- Etape de rouleaux: 13 étapes
- Puissance du moteur principal: 15KW
- Puissance du moteur hydraulique: 7,5KW
- Matériel de rouleau: CR12
- Matériau de l'arbre principal: Acier forgé 45#, trempe et revenu
- Diamètre de la broche: ¢ 90mm
- Epaisseur de plaque de plâtre: 25mm
- Chaîne: double rangée 20A
- Pression de station hydraulique: 10-12MPa
- Matériau de la lame de coupe: Cr12, trempé
- Sept rouleaux d’aplatissement, deux rouleaux de pincement
- Système de contrôle électrique: La machine adopte le système de contrôle de fréquence PLC (Panasonic), erreur de coupe à longueur ≤ ±3mm
- Dispositif d'alimentation de matériel
- Alimentation
- Formage hydraulique

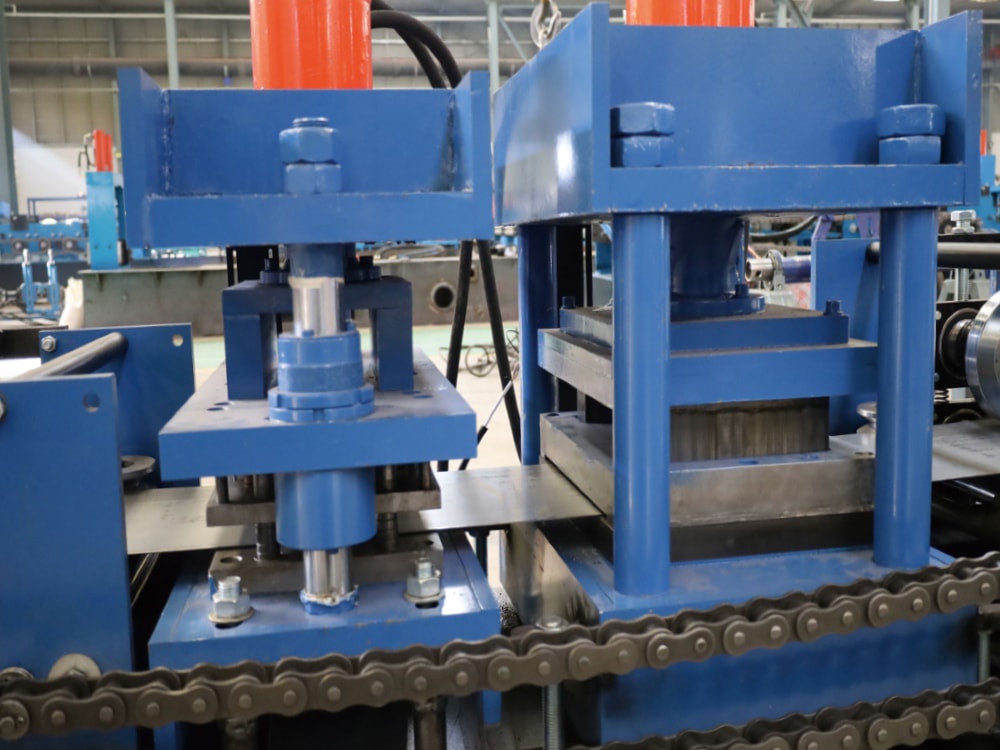

- Découpe hydraulique
- Dispositif de décharge
Processus de production

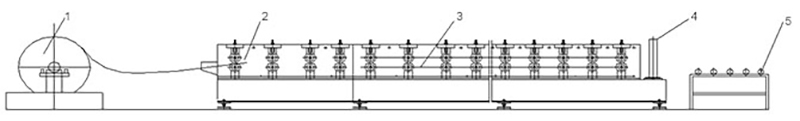

Déroulement manuel → Guidage & Alimentation & Correction → Profilage → Coupe après laminage → Produit fini

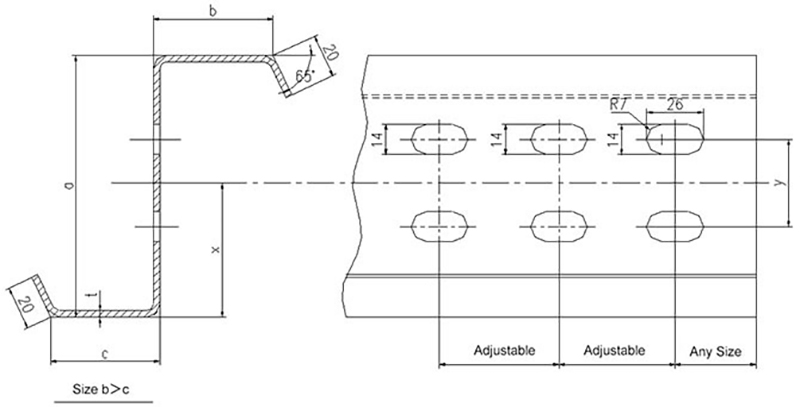

| Nombre | o | b | c | t |
| 1 | 150 | 62 | 57 | 2-3 |
| 2 | 160 | 62 | 57 | 2-3 |
| 3 | 180 | 77 | 72 | 2-3 |
| 4 | 200 | 77 | 72 | 2-3 |
| 5 | 240 | 77 | 72 | 2-3 |
| 6 | 250 | 77 | 72 | 2-3 |
| 7 | 300 | 92 | 87 | 2-3 |
- h=100mm, b=50mm, c=15mm, coil width=210mm
- h=150mm, b=50/60mm, c=20mm, coil width=270/290mm
- h=200mm, b=65/70mm, c=20mm, coil width=350/360mm
- h=250mm, b=70/80mm, c=20mm, coil width=410/430mm
- h=300mm, b=70/80mm, c=20mm, coil width=460/480mm

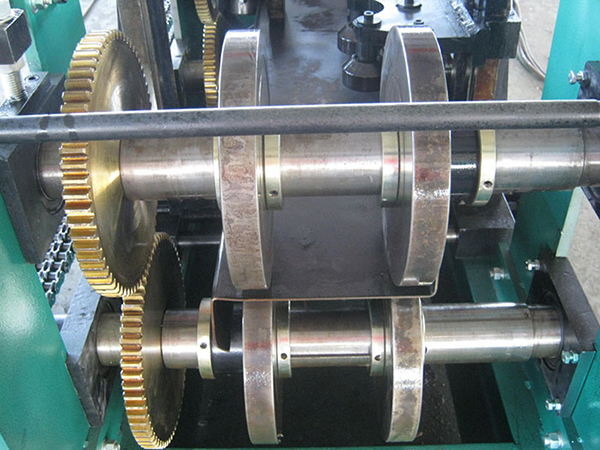

- Les rouleaux du laminoir à profilés en Z sont composés d'acier forgé de construction de qualité élevée ayant subit un traitement intense. Revêtu avec du chrome dur à la surface, les rouleaux fonctionnent pendant une longue durée de vie.
- Sous un contrôle par ordinateur, la machine effectue des opérations sans problèmes telles que des réglages de longueur, un poinçonnage et un comptage.
- Des rouleaux d'aplanissement à l'extrémité avant du laminoir à profilés en Z sont adoptés pour produire des bandes d'acier plat et régulier rencontrant les normes et permettant d'être plus rentable.
- Le profilé Z produit par notre machine dispose d'une excellente résistance au pliage. Il dispose aussi d'une installation aisée.

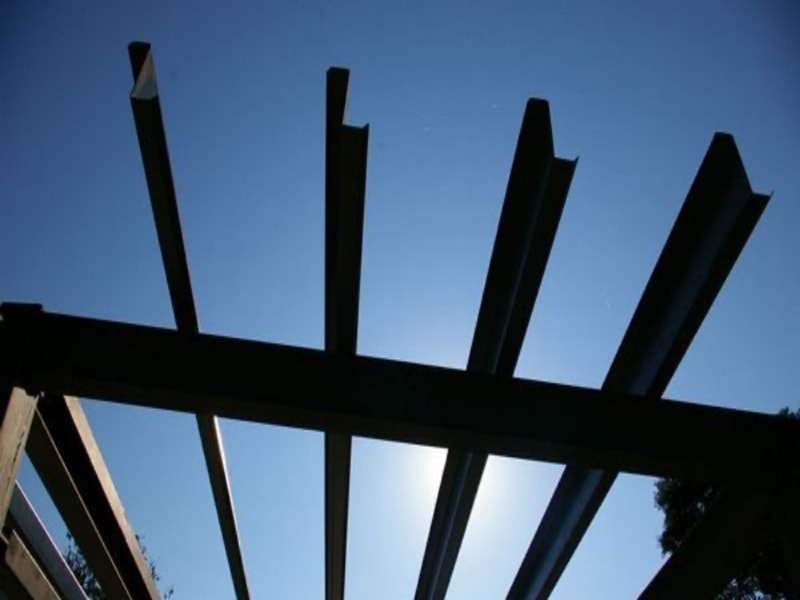

- Le profilé de notre laminoir à profilés en Z est communément utilisé dans les constructions de moyenne et de large taille telles qu'une usine, un entrepôt, un garage, un gymnase, un centre d'exhibition, un cinéma, un théâtre, un jardin etc. C'est un matériau de construction applicable pour le support de toiture ou la formation de mur.
