Profileuse de panneau sandwich
La ligne de production de panneaux sandwich BH adopte un système de fabrication de pointe construit par un spécialiste en panneaux sandwich. La vitesse variable est à commande continue qui peut en même temps comprimer le panneau sandwich ondulé. Cette ligne de production est composée de dispositif d'alimentation, dispositif de formation, dispositif de combinaison (laminage, collage, chauffage, combinaison, courbure de bord, rainurage, traitement de bord et coupe automatique / pneumatique). Ce produit est largement utilisé dans les magasins, les entrepôts et les parois muraux.

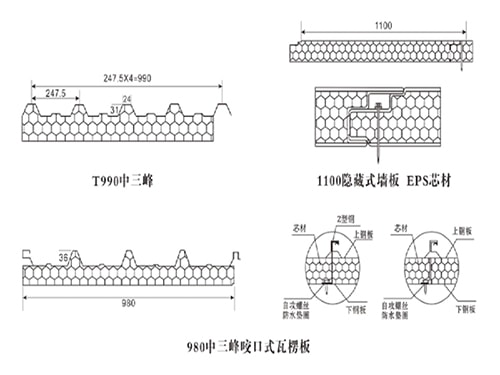

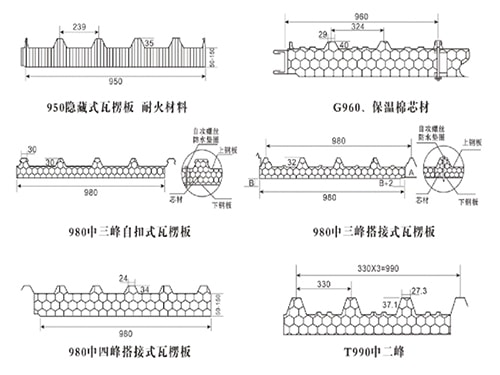

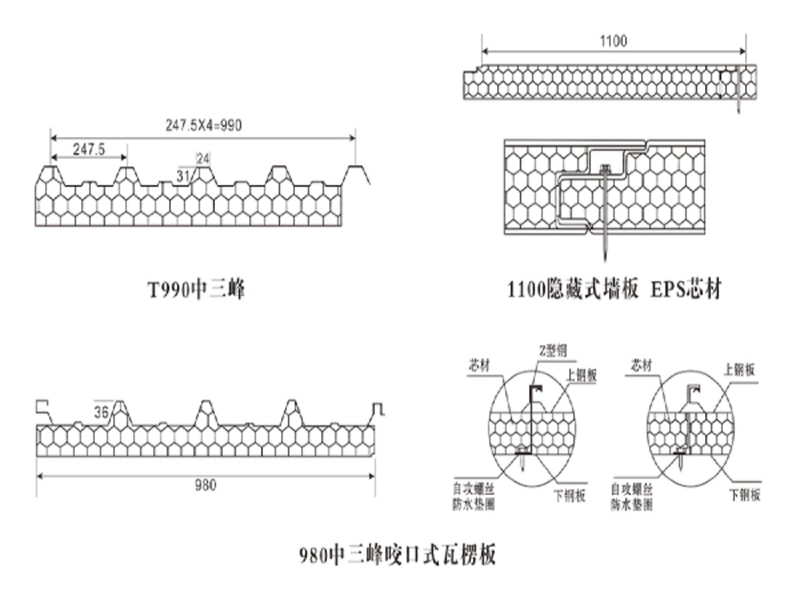

Caractéristiques techniques| Dimensions des panneaux sandwich | |

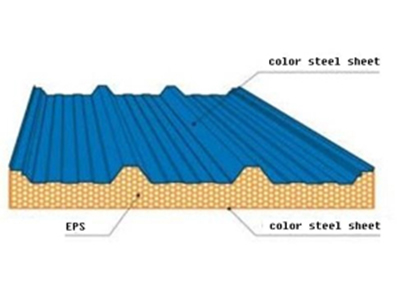

| Matériaux compatibles | Tôle métallique GI (acier galvanisé) GL (acier Galvalume) PPGI (acier galvanisé prélaqué) PPGL (acier Galvalume prélaqué) Al (aluminium) CRC (acier en bobine laminé à froid) HRC (acier en bobine laminé à chaud) Âme du panneau sandwich
|
| Épaisseur | Tôle métallique 0,3-0,8 mm Âme sandwich 50-200 mm |

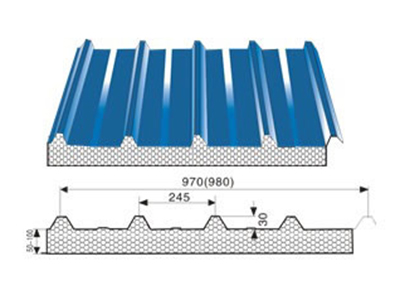

| Dimensions du panneau de toiture | Largeur d’alimentation 1250 mm Largeur utile 1000 mm |

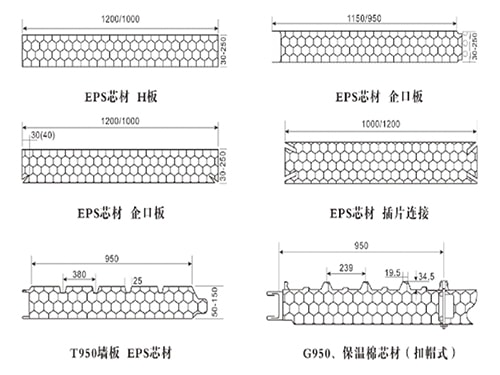

| Dimensions du panneau mural | Largeur d’alimentation 1250/1000 mm Largeur utile 1190/950 mm |
| Dimensions de la machine et API | |

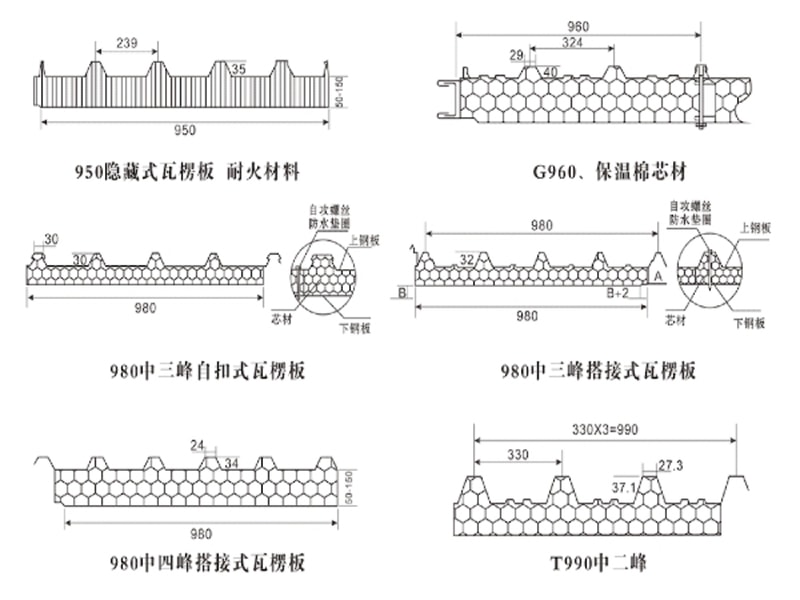

| Types de profils | Une machine accepte plusieurs types de profils grâce au changement manuel ou automatique des manchons |

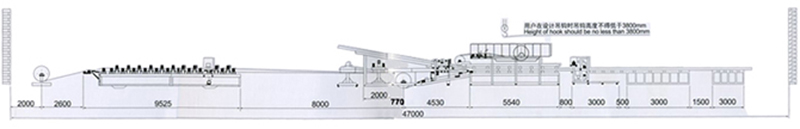

| Dimensions de la machine | 33×2.4×2.3m |
| Poids de la machine | 10-15t |
| Couleur de la machine | Personnalisable |
| Système de commande | Commande entièrement automatique par API, écran tactile et variateur de fréquence |
| Tension | 380 V, 50 Hz, triphasé (selon la demande du client) |
| Profileuse pour tôles métalliques | |
| Profileuse | 3 unités (stations de profilage : 13 stations × 2 + 14 stations × 1) |
| Arbre principal | Diamètre : Ø70mm Matériau : acier 45# (tournage de finition) |
| Matériau des galets | Acier 45# (chromage dur, trempé à HRC 55-62) |
| Dispositif d’encollage | |
| Pompe à colle | 2 moteurs (débit de colle réglable en continu) |
| Mode d’encollage | Mélange pneumatique automatique de la colle (application sur les deux faces) |

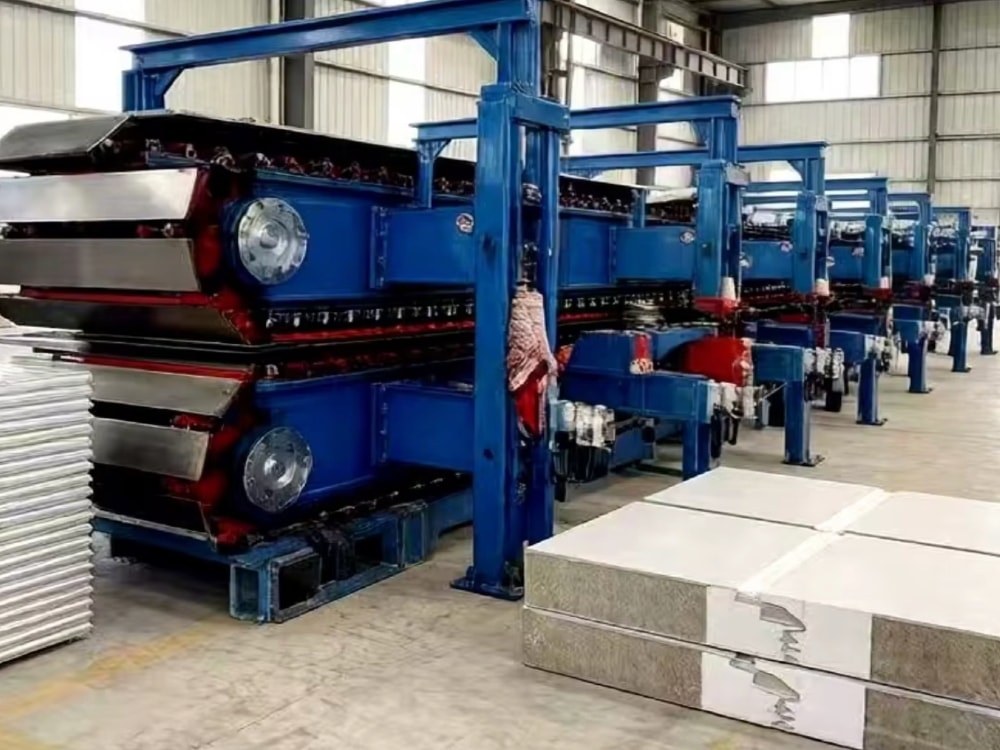

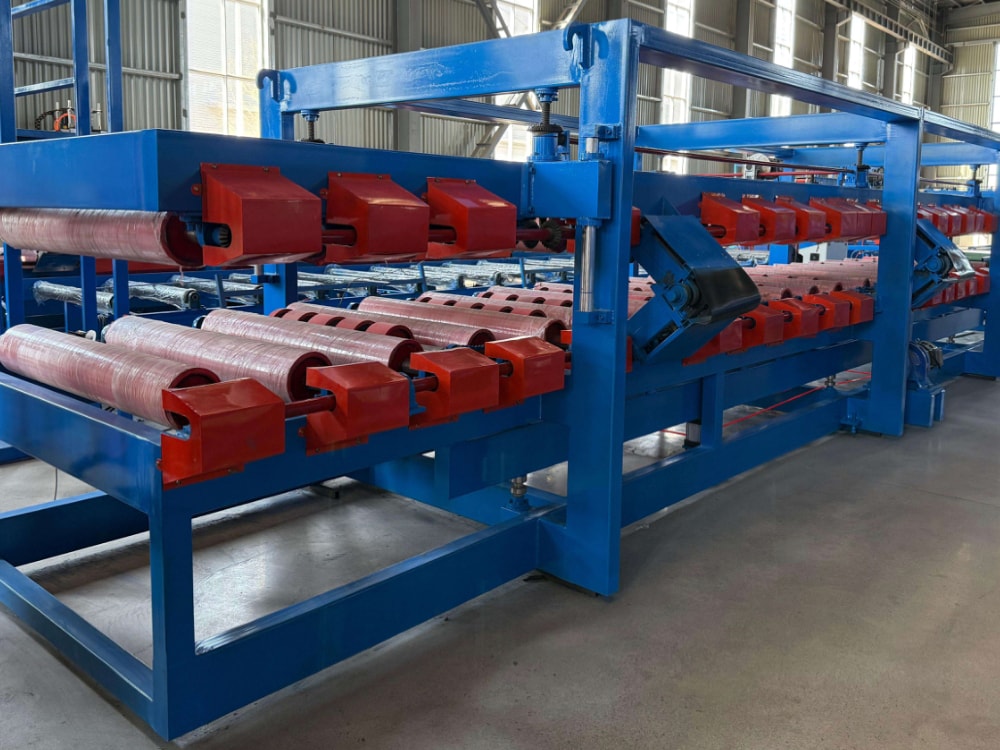

| Machine de fabrication de panneaux sandwich | |
| Rouleau caoutchouté | 60 pièces |
| Diamètre du rouleau | Ø180mm |
| Matériau des galets | Âme en acier revêtue de caoutchouc (antidérapant, dureté 65) |

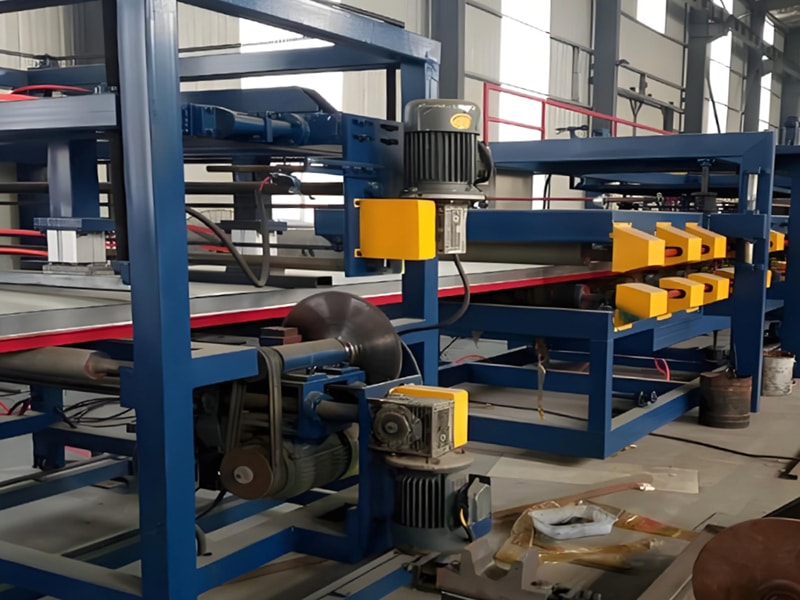

| Dispositif de coupe | |
| Mode de coupe | Coupe entièrement carénée à deux scies (supérieure et inférieure) |
| Système de retour automatique | Un vérin pneumatique actionne le mouvement de coupe et ramène automatiquement l’unité de coupe à sa position initiale après chaque cycle. |
Tôle supérieure : Déroulage → Profilage → Pulvérisation de colle → Profilage de l’emboîtement → Application uniforme de colle → Chauffage → Laminage → Coupe à longueur → Sortie
Tôle inférieure : Déroulage → Profilage → Pulvérisation de colle → Application uniforme de colle → Laminage → Coupe à longueur → Sortie
Flux de travail
| N° | Équipement | Quantité |
| 1 | Dérouleur de 5 t | 3 ensemble |
| 2 | Profileuse | 3 ensemble |
| 3 | Dispositif d’encollage | 1 ensemble |
| 4 | Dispositif d’application uniforme de colle | 1 ensemble |
| 5 | Machine de fabrication de panneaux sandwich | 1 ensemble |
| 6 | Dispositif de coupe | 1 ensemble |
| 7 | Système de commande (armoire comprise) | 1 ensemble |
| 8 | Table de sortie | 1 ensemble |
