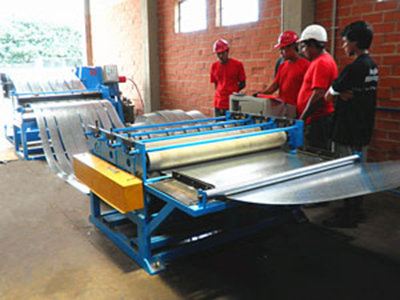

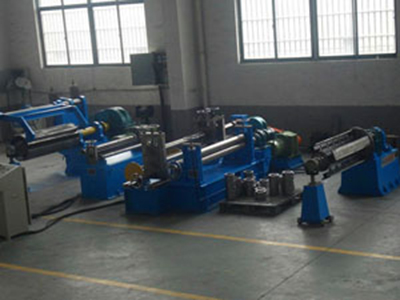

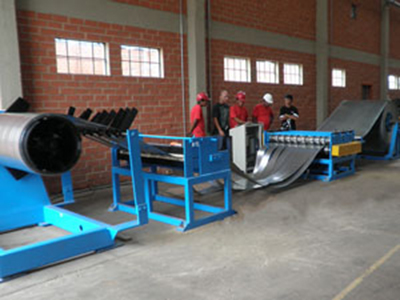

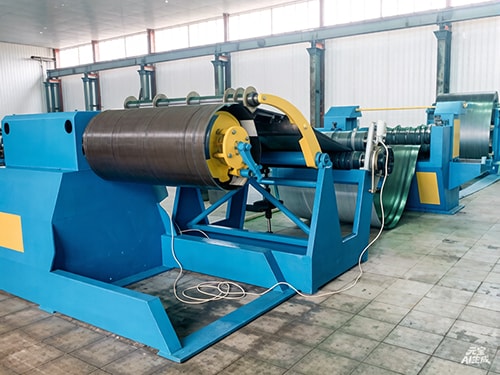

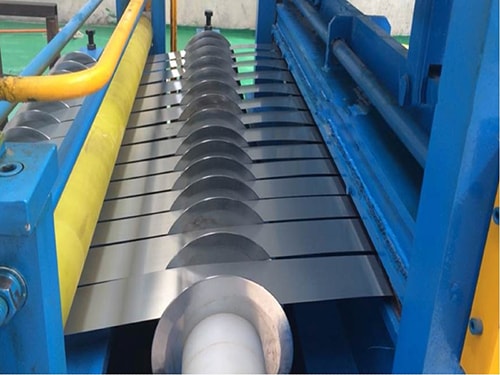

Ligne de refente

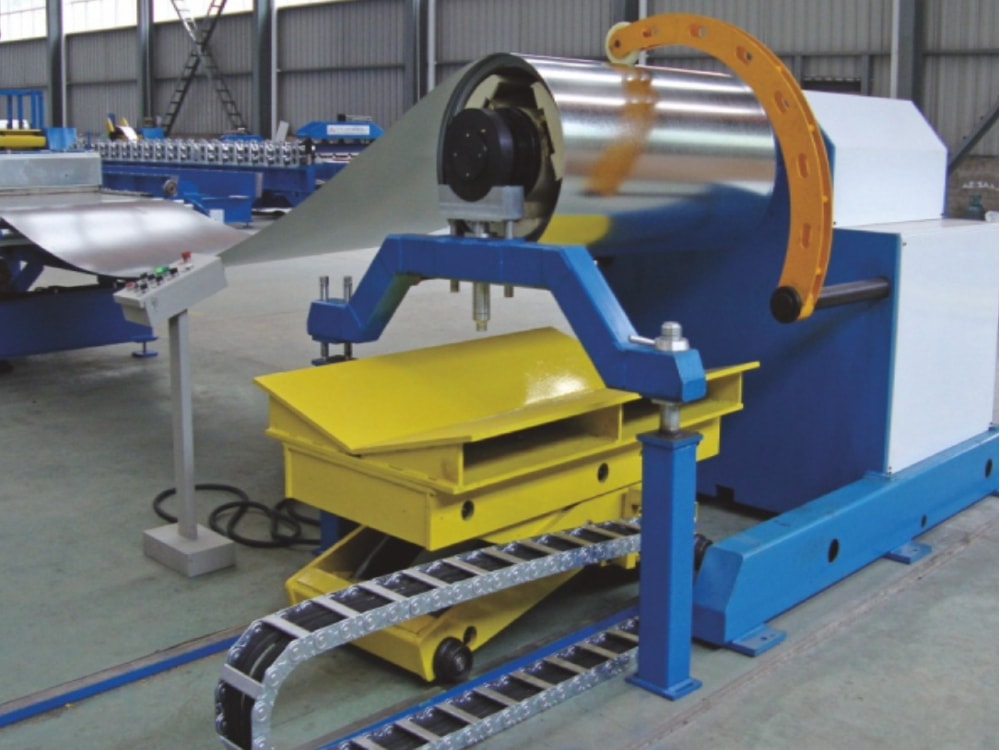

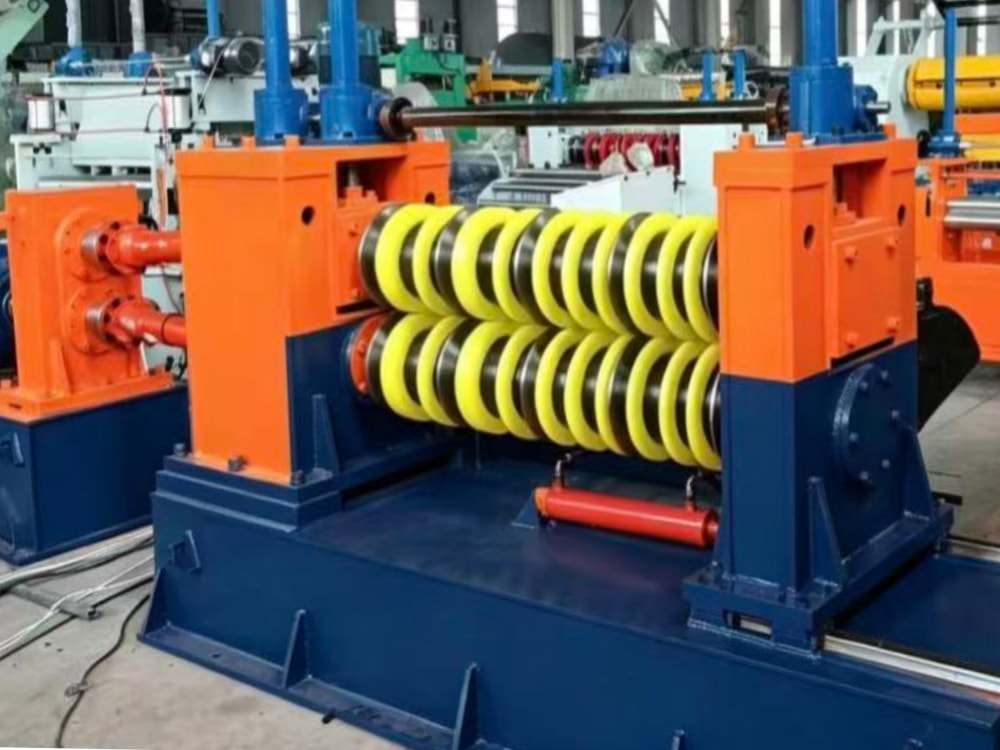

Déroulage → Planage → Refendage → Dérivage des bords → Planage → Rebobinage
Caractéristiques techniques| Matière première | |
| Matériaux compatibles | GI (acier galvanisé) GL (acier Galvalume) PPGI (acier galvanisé prélaqué) PPGL (acier Galvalume prélaqué) Al (aluminium) CRC (acier en bobine laminé à froid) HRC (acier en bobine laminé à chaud) |
| Épaisseur du matériau | 0.3-3.0mm (personnalisable) |
| Largeur d’alimentation | Max. 1300mm (personnalisable) |
| Dimensions de la machine et API | |
| Implantation de la ligne | Implantation horizontale, avec fosse (hauteur de plateforme : 700 mm) |
| Dimensions de la machine | Env. 15×1.6×1.4m |
| Poids de la machine | 15-20t |
| Couleur de la machine | Personnalisable |
| Système de commande | Commande entièrement automatique par API, écran tactile et variateur de fréquence |
| Puissance totale | 55kW |
| Tension | 380 V, 50 Hz, triphasé (selon la demande du client) |

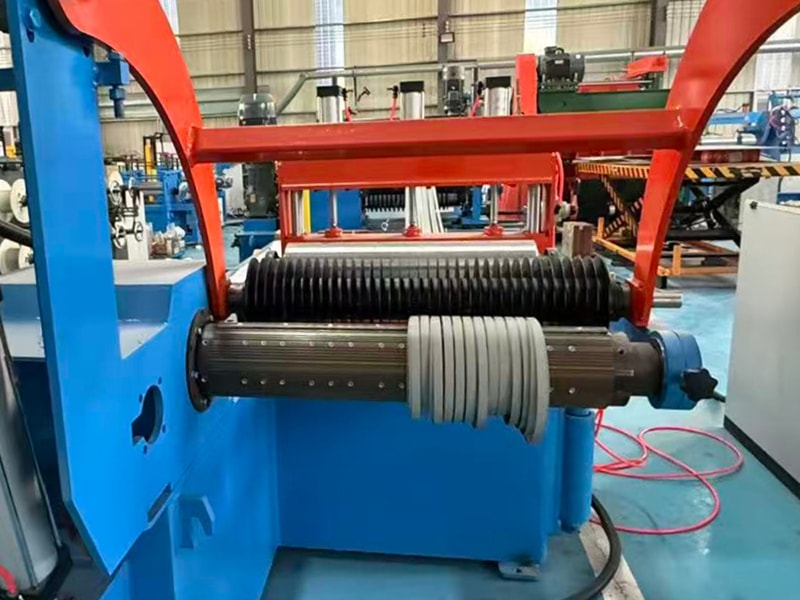

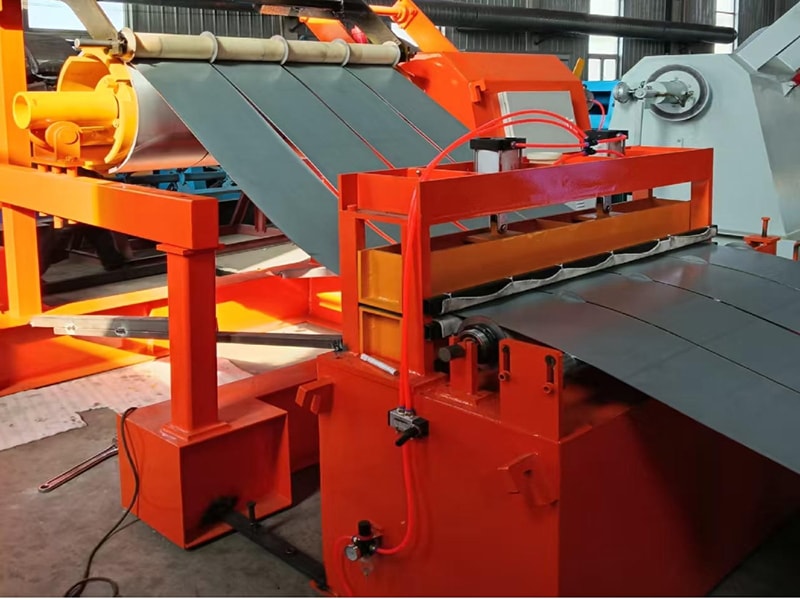

| Refendeuse | |
| Largeur des bandes refendues | 50mm, 77mm, 88mm, 121mm, 310mm, 410mm, 510mm, 610mm, 710mm (équipée de 25 jeux de lames, avec ébavurage des rives et rebobinage multibande) |
| Mode de montage des outillages | Lame avec porte-lame |
| Arbre porte-outils | Diamètre de l’arbre porte-lames : 160 mm Matériau de la lame : Cr12MoV |
| Dispositif de rebobinage | |
| Mandrin d’enroulement | Diamètre : Ø480-510 mm (enroulement intérieur) Matériau : acier 45# (tournage de finition) |
| Mode d’enroulement | Station de tension hydraulique, expansion et contraction hydrauliques pour l’enroulement, rectification extérieure de précision et chariot de déchargement |
