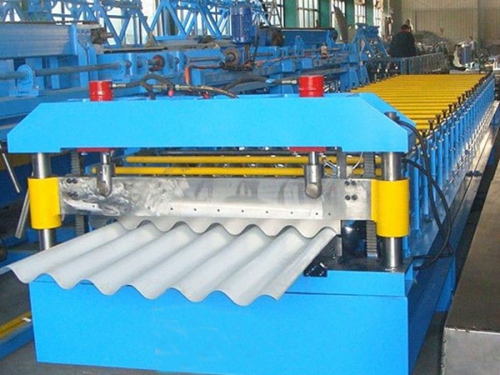

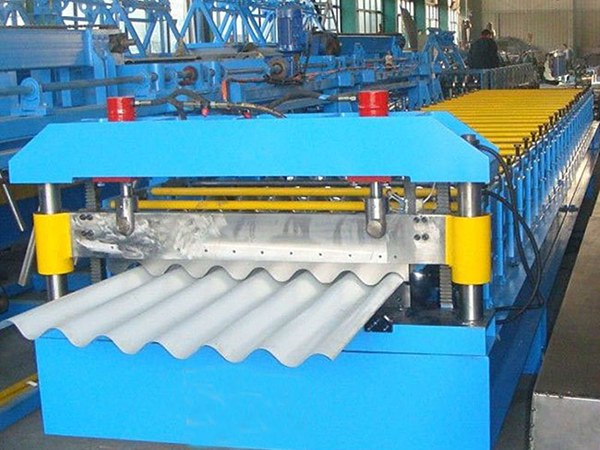

Profileuse pour tôles ondulées
Bohai est engagé dans la recherche et la production de profileuses qui inclut profileuses de tôle ondulée, profileuses de tôle ondulée 840, profileuse de panneau sandwich, cintreuse à plaque, etc. Avec 20 années d'expérience dans cette voie, nous savons comment produire des profileuses de tôle ondulée durables et productives. Veuillez nous contacter pour vos besoins en profileuses de tôle ondulée.
Caractéristiques techniques| Matière première | |
| Matériaux compatibles | GI (acier galvanisé) GL (acier Galvalume) PPGI (acier galvanisé prélaqué) PPGL (acier Galvalume prélaqué) Al (aluminium) CRC (acier en bobine laminé à froid) HRC (acier en bobine laminé à chaud) |
| Épaisseur du matériau | 0.3-0.8mm (personnalisable) |
| Largeur d’alimentation | 1000-1250mm (personnalisable) |
| Largeur utile | 840-1000mm (personnalisable) |
| Dimensions de la machine et API | |
| Dimensions de la machine | Env. 8×1.6×1.4m |
| Poids de la machine | 5-8t |
| Couleur de la machine | Personnalisable |
| Système de commande | Commande entièrement automatique par API, écran tactile et variateur de fréquence |
| Tension | 380 V, 50 Hz, triphasé (selon la demande du client) |
| Profileuse | |

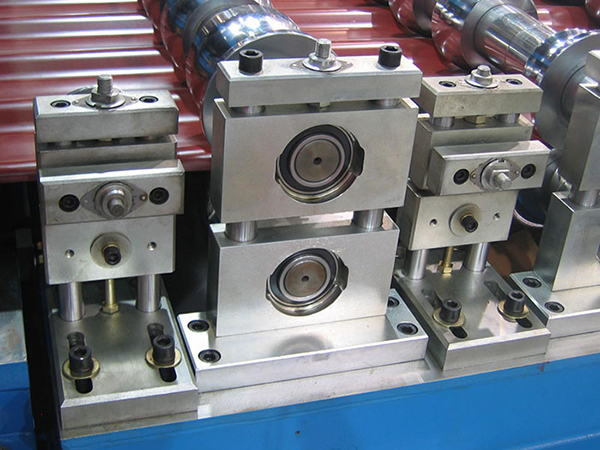

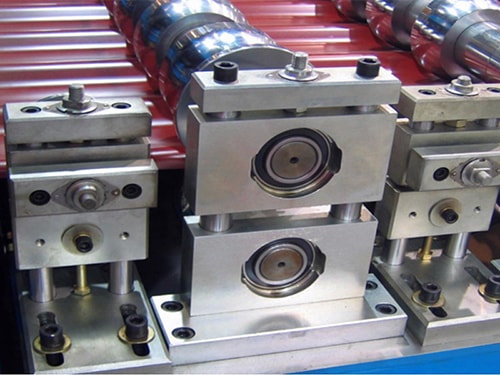

| Arbre principal | Diamètre : Ø70mm Matériau : acier 45# (tournage de finition) |
| Matériau des galets | Acier 45# (chromage dur, trempé à HRC 55-62) |
| Stations de profilage | 12-18 stations |
| Puissance du moteur | 3.0-11kW |
| Vitesse de profilage | 8-30m/min |
| Dispositif de coupe | |
| Mode de coupe | Coupe automatique (3.0-11kW) |
| Matériau de la lame de coupe | Cr12MoV (traitement thermique, HRC 58-60) |

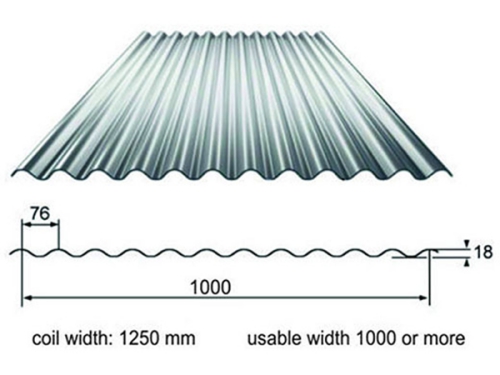

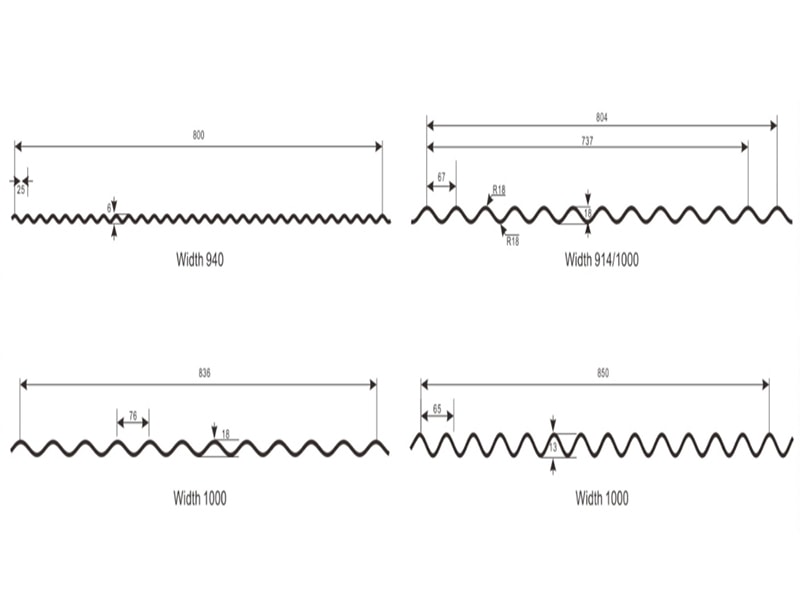

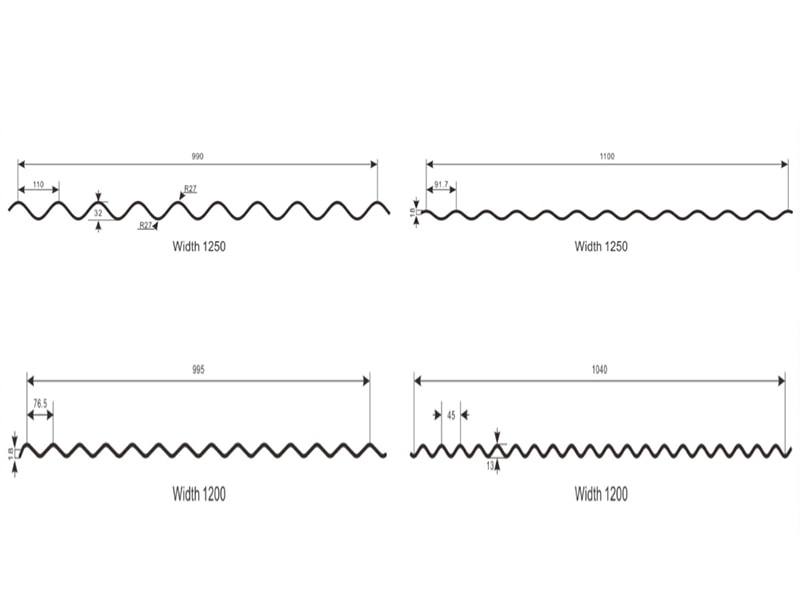

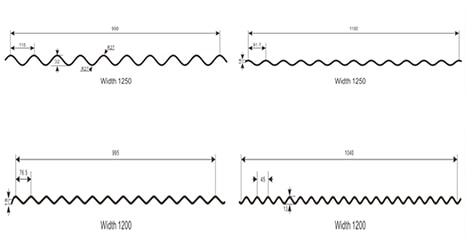

(Choisissez parmi les profils standard ci-dessous ou envoyez-nous votre plan personnalisé)
Déroulage → Alimentation et guidage → Profilage → Coupe automatique à longueur → Réception des produits finis

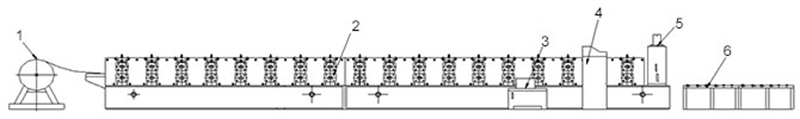

Schéma du processus
- Dispositif d'alimentation du matériel
- Machine de formage
- Réservoir hydraulique
- Cabinet de contrôle informatique
- Cisaille hydraulique
- Dispositif de décharge
| N° | Équipement | Quantité |
| 1 | Dérouleur manuel de 5 t | 1 ensemble |
| 2 | Profileuse | 1 ensemble |
| 3 | Dispositif de coupe | 1 ensemble |
| 4 | Centrale hydraulique | 1 ensemble |
| 5 | Système de commande (armoire comprise) | 1 ensemble |
| 6 | Table de sortie | 1 ensemble |
- Cette profileuse de toitures ondulées est contrôlée automatiquement par un logiciel supérieur pour accomplir une gestion de l'information.
- En conformité avec les niveaux avancés internationaux, cette machine permet une conception et une production en accord avec les demandes du client. Nous fournissons des services après-vente complets pour les utilisateurs aussi bien qu'un support technique pour l'installation, les ajustements et l'entretien des machines.
Notre profileuse de toitures ondulées peut être fournie pour la production de tôles avec différentes largeurs de bobines et de hauteurs d'ondulation. Les dessins du profilé sont disponibles sur requêtes des clients.
