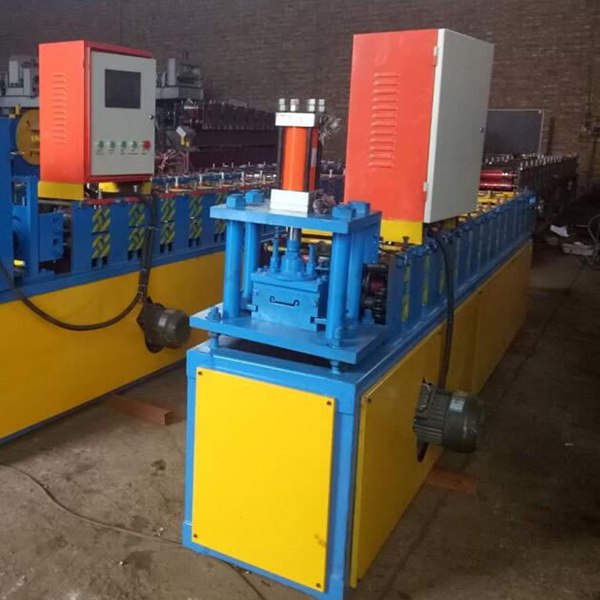

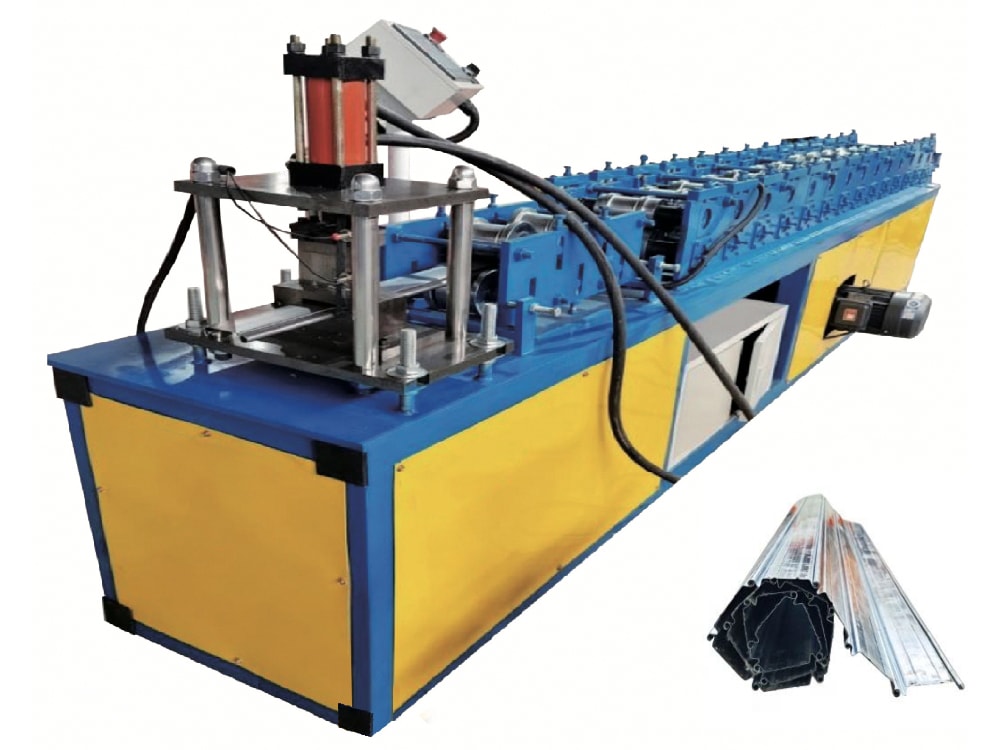

Profileuse pour volet roulant

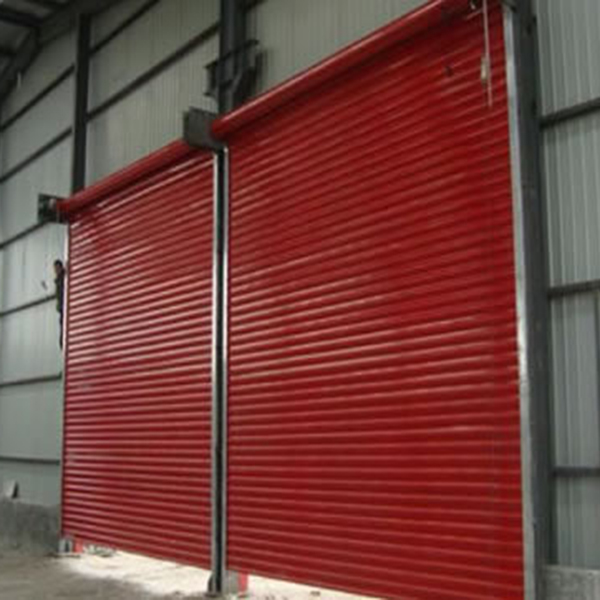

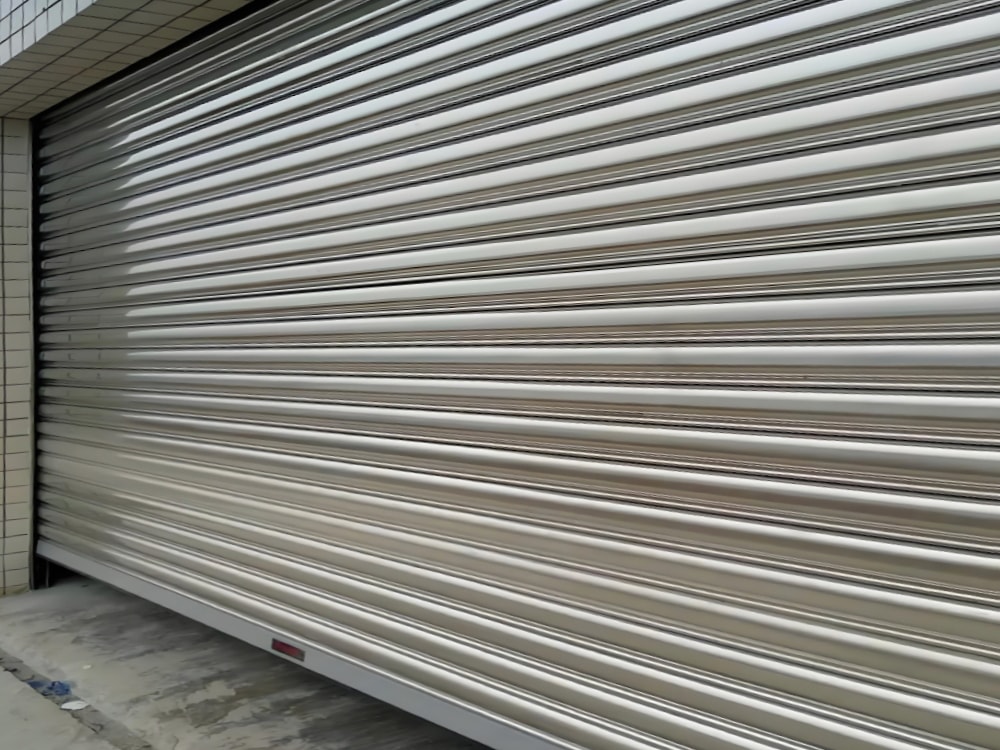

La profileuse pour lames de rideaux métalliques est conçue pour fabriquer des rideaux métalliques, des fermetures d’entrepôts et des panneaux de portes similaires. La ligne peut comprendre le déroulage, le poinçonnage, le profilage, le gaufrage, la coupe et l’évacuation, pour une production continue de la bobine au profil fini.

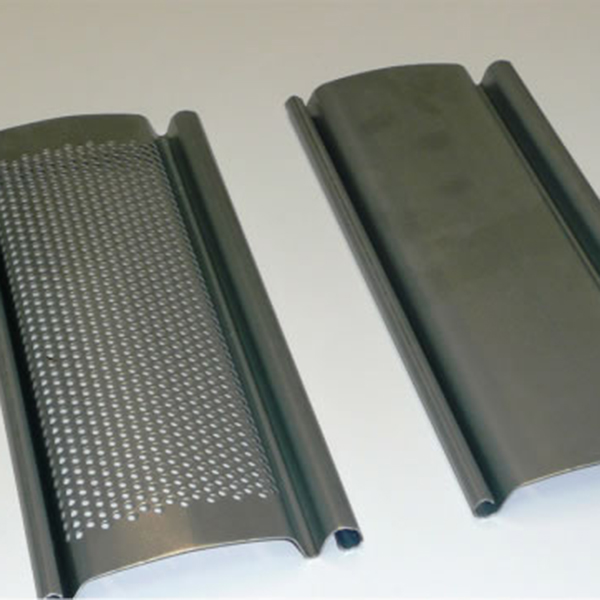

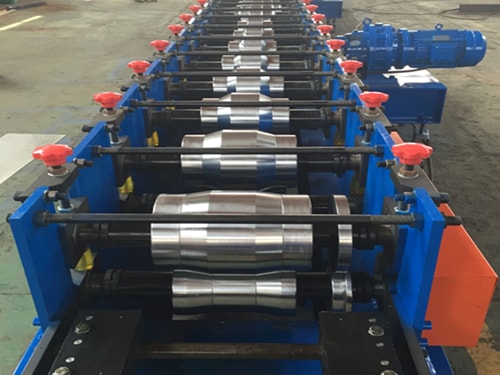

Les arbres et les galets de la machine sont tournés avec précision puis traités thermiquement afin d’augmenter leur dureté et de garantir une qualité de profilage régulière. Bohai propose également des profileuses personnalisées pour profils ondulés, gaufrés ou perforés et pour différentes largeurs d’alimentation.
Caractéristiques techniques| Matière première | |
| Matériaux compatibles | GI (acier galvanisé) GL (acier Galvalume) PPGI (acier galvanisé prélaqué) PPGL (acier Galvalume prélaqué) Al (aluminium) CRC (acier en bobine laminé à froid) HRC (acier en bobine laminé à chaud) |
| Épaisseur du matériau | 0.7-1.2mm (personnalisable) |
| Largeur d’alimentation | 150-350mm (personnalisable) |
| Largeur utile | 100-250mm (personnalisable) |
| Dimensions de la machine et API | |
| Dimensions de la machine | Env. 8×1.6×1.4m |
| Poids de la machine | 3t-5t |
| Couleur de la machine | Personnalisable |
| Système de commande | Commande entièrement automatique par API, écran tactile et variateur de fréquence |
| Tension | 380 V, 50 Hz, triphasé (selon la demande du client) |
| Profileuse | |
| Matériau de l’arbre principal | Diamètre : Ø50mm Matériau : acier 45# (tournage de finition) |
| Matériau des galets | Acier 45# (chromage dur, trempé à HRC 55-62) |
| Stations de profilage | 15-25 stations |
| Puissance du moteur de la profileuse | 3.0-15kW |
| Vitesse de profilage | 8-30m/min |
| Dispositif de coupe | |
| Mode de coupe | Coupe automatique (3,0-11 kW, coupe stationnaire ou coupe à la volée) |
| Matériau de la lame de coupe | Cr12MoV (traitement thermique, HRC 58-60) |

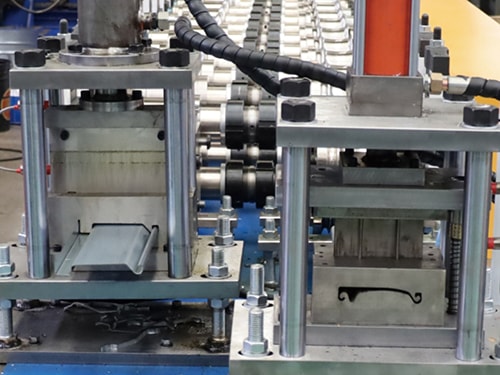

| Dispositif de poinçonnage | |
| Type de poinçonnage | Poinçonnage par presse ou hydraulique (en option) |
| Configurations des matrices de poinçonnage | Selon les plans (personnalisable) |

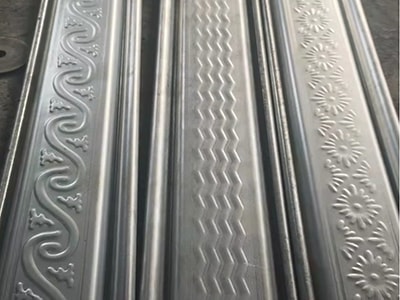

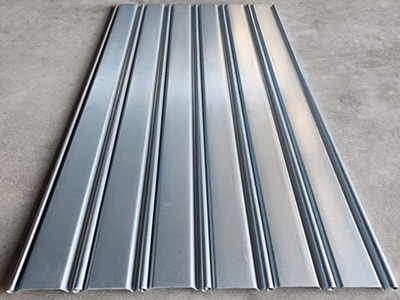

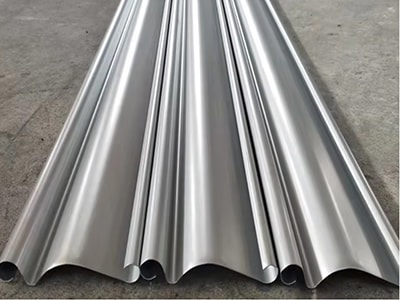

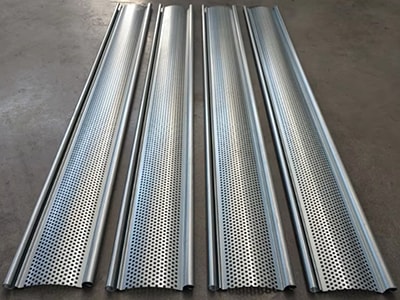

(choisissez un profil standard ou fournissez votre propre plan)
Déroulage → Alimentation et guidage de la matière → Poinçonnage → Profilage → Coupe → Réception des produits finis
Configurations| N° | Équipement | Quantité |
| 1 | Dérouleur de 3 t | 1 ensemble |
| 2 | Dispositif de poinçonnage | 1 ensemble |
| 3 | Profileuse principale | 1 ensemble |
| 4 | Dispositif de coupe | 1 ensemble |
| 5 | Centrale hydraulique | 1 ensemble |
| 6 | Système de commande (armoire comprise) | 1 ensemble |
| 7 | Table de sortie | 1 ensemble |
