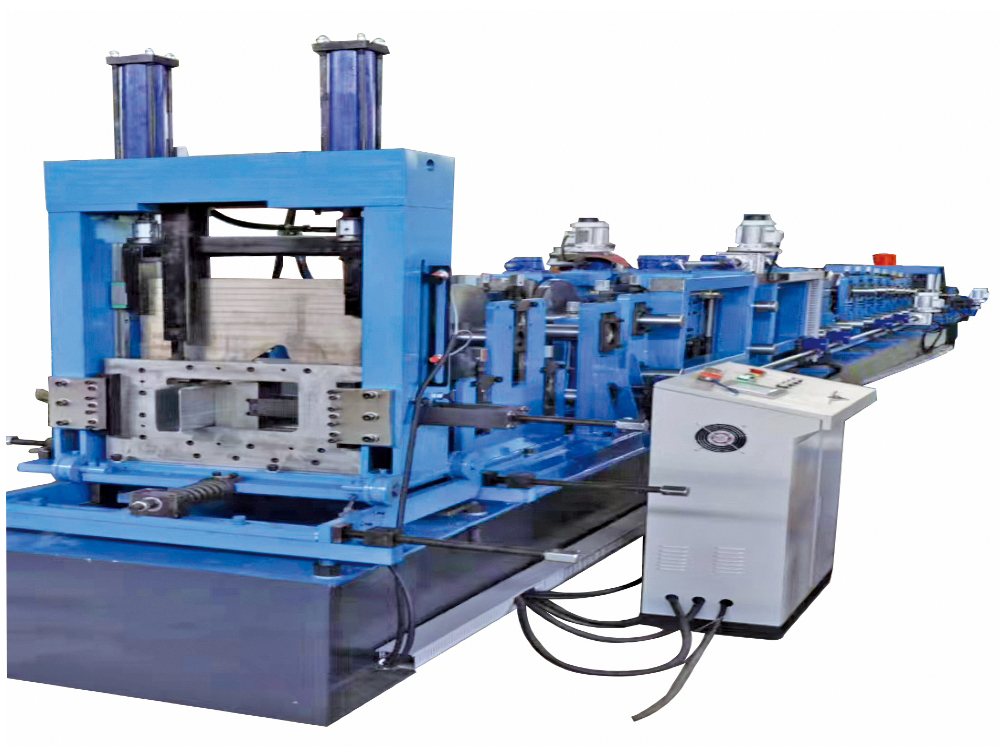

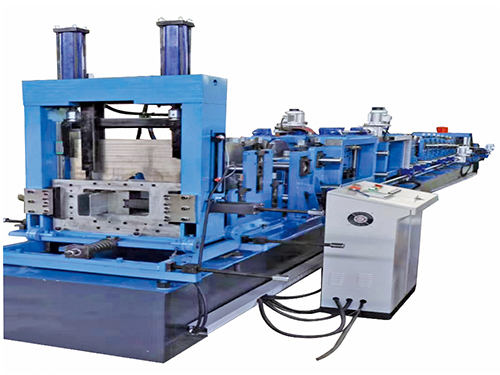

Profileuse pour profilés en U en acier

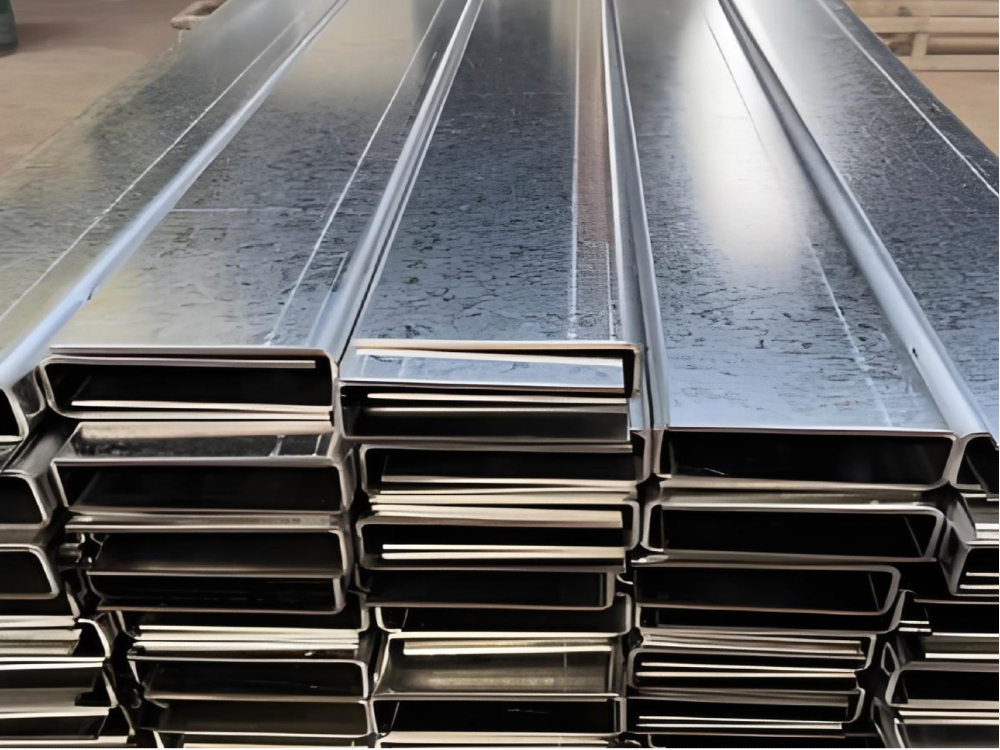

La profileuse pour profilés en U en acier est conçue pour fabriquer des profilés en U destinés aux portes métalliques coupe-feu, aux cadres de rideaux coupe-feu, aux ossatures légères en acier, aux caniveaux de drainage et à d’autres éléments de structure. Grâce à la commande par servomoteur et au réglage précis des galets, la machine maintient la tolérance d’ouverture du profil dans une plage de ±0,5 mm et peut être configurée pour différentes épaisseurs de tôle et largeurs de profil.
La profileuse peut également être adaptée à des profils spéciaux utilisés pour les cadres de portes automobiles, les tôles latérales de grues, les auges de convoyeurs et d’autres applications exigeant à la fois résistance mécanique et allègement des pièces métalliques formées.
Caractéristiques techniques| Matière première | |
| Matériaux compatibles | GI (acier galvanisé) GL (acier Galvalume) PPGI (acier galvanisé prélaqué) PPGL (acier Galvalume prélaqué) Al (aluminium) CRC (acier en bobine laminé à froid) HRC (acier en bobine laminé à chaud) HRGI (acier galvanisé laminé à chaud) |
| Épaisseur du matériau | 1-2mm (personnalisable) |
| Largeur d’alimentation | 100-500mm (personnalisable) |
| Largeur utile | 20-150mm (personnalisable) |
| Dimensions de la machine et API | |
| Types de profils | Une machine accepte plusieurs types de profils grâce au changement manuel ou automatique des manchons |
| Dimensions de la machine | Env. 7×1.6×1.4m |
| Poids de la machine | 6-8t |
| Couleur de la machine | Personnalisable |
| Système de commande | API, écran tactile et variateur de fréquence ; fonctionnement entièrement automatique |
| Tension | 380 V, 50 Hz, triphasé (selon la demande du client) |
| Unité de poinçonnage en option | |
| Mode de poinçonnage | Poinçonnage par presse ou hydraulique (en option) |
| Configurations des matrices de poinçonnage | Selon les plans (personnalisable) |
| Profileuse | |
| Matériau de l’arbre principal | Diamètre : Ø60-80mm Matériau : acier 45# (tournage de finition) |
| Matériau des galets | GCr15 (recuit après forgeage, HRC 58-60, chromé) |
| Stations de profilage | 9-18 stations |
| Puissance du moteur de la profileuse | 3.0kW-11kW |
| Vitesse de profilage | 8-30m/min |

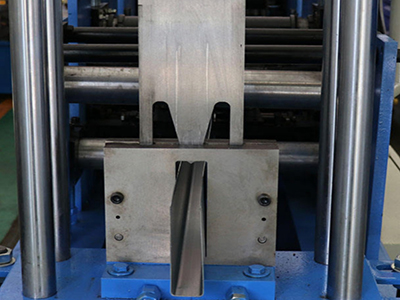

| Dispositif de coupe | |
| Mode de coupe | Coupe automatique (3.0kW-11kW) |
| Matériau de la lame de coupe | Cr12MoV (traitement thermique, HRC 58-60) |

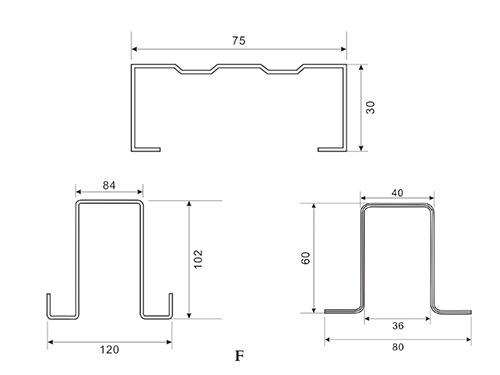

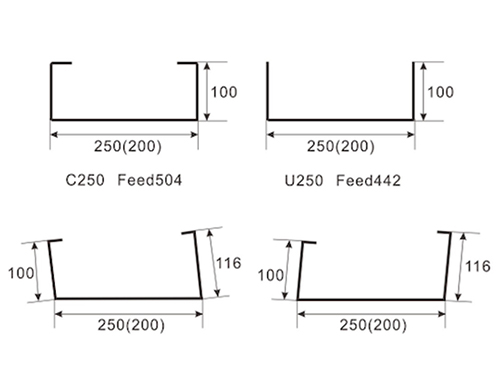

(choisissez un profil standard ou fournissez votre propre plan)
Déroulage → Alimentation et guidage de la matière → Profilage → Poinçonnage (sélectionnable) → Coupe → Réception des produits finis
Configurations| N° | Équipement | Quantité |
| 1 | Dérouleur manuel de 5 t | 1 ensemble |
| 2 | Dispositif de poinçonnage | 1 ensemble |
| 3 | Profileuse principale | 1 ensemble |
| 4 | Dispositif de coupe | 1 ensemble |
| 5 | Centrale hydraulique | 1 ensemble |
| 6 | Système de commande (armoire comprise) | 1 ensemble |
| 7 | Table de sortie | 1 ensemble |
