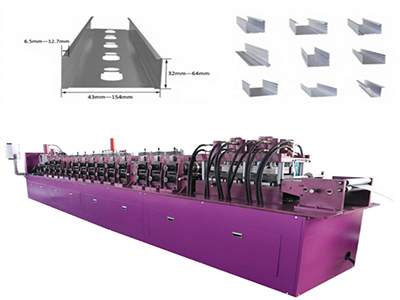

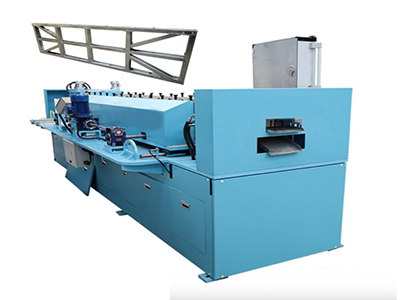

Profileuse pour ossatures légères en acier

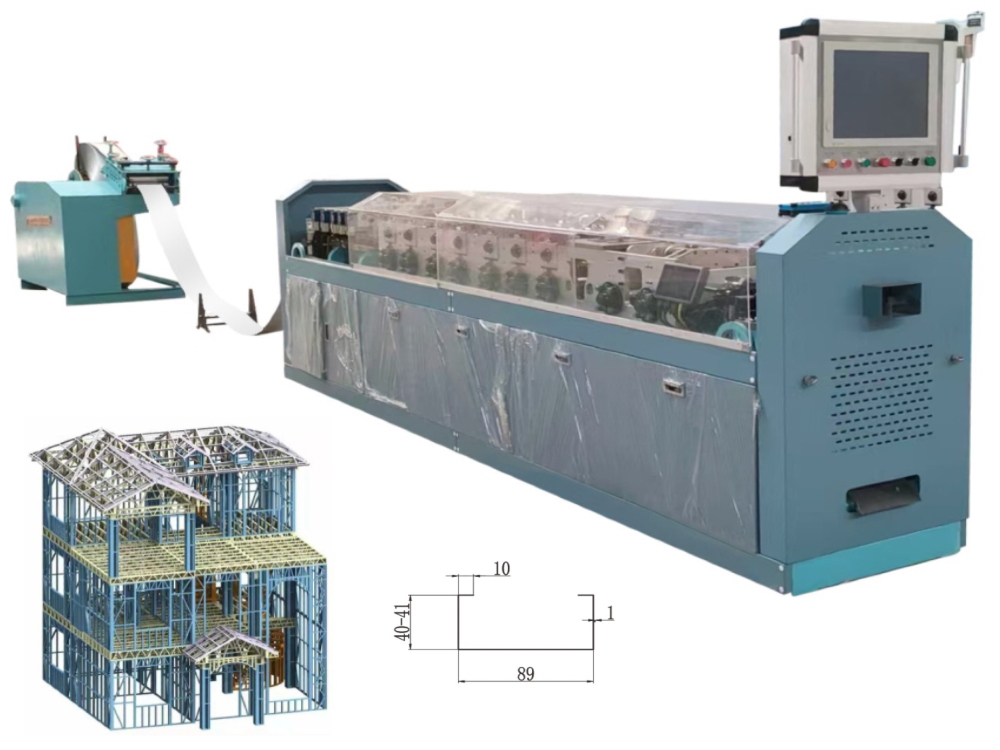

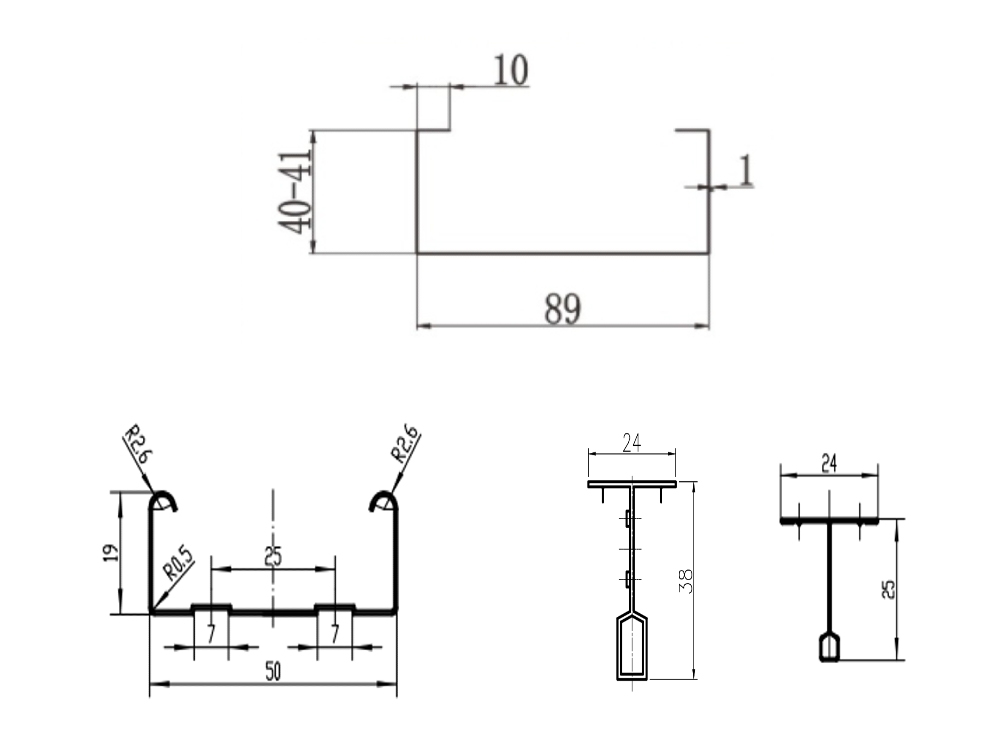

La profileuse pour ossatures légères en acier fabrique des profils C et U intégrés de section standard 89 × 41 mm. Elle fonctionne avec le logiciel de conception VERTEX BD, qui permet de transférer directement les données de la modélisation numérique vers la fabrication automatisée.

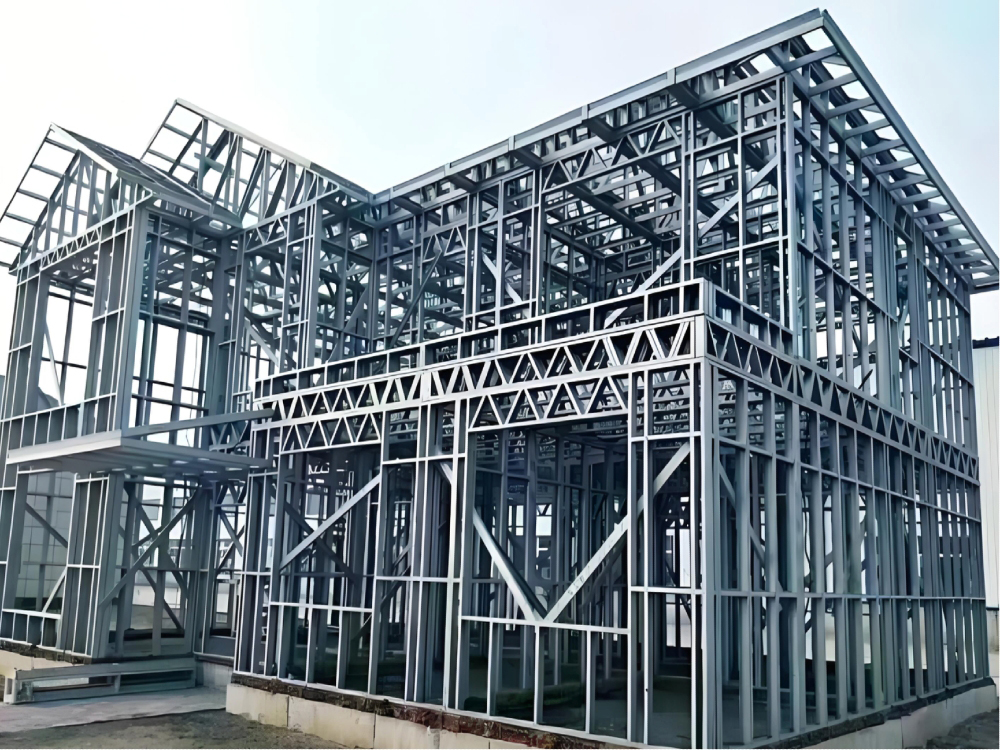

Avec une vitesse de production pouvant atteindre 1 500 m/h et une précision d’usinage maintenue dans une plage de ±0,5 mm, la profileuse pour ossatures légères en acier améliore l’interchangeabilité des éléments et la précision de leur assemblage sur chantier, tout en réduisant les écarts dimensionnels. Une équipe travaillant huit heures peut produire les éléments d’ossature correspondant à une surface bâtie de 120 à 160 m². Le montage sur chantier ne nécessite aucun procédé humide ; la machine convient donc aux villas à ossature légère en acier, aux bâtiments préfabriqués et aux bâtiments d’accueil pour sites touristiques et culturels.
Caractéristiques techniques| Matière première | |
| Matériaux compatibles | GI (acier galvanisé) GL (acier Galvalume) PPGI (acier galvanisé prélaqué) PPGL (acier Galvalume prélaqué) Al (aluminium) CRC (acier en bobine laminé à froid) HRC (acier en bobine laminé à chaud) HRGI (acier galvanisé laminé à chaud) |
| Épaisseur du matériau | 0.8-1.2mm. Personnalisable |
| Largeur d’alimentation | 180-182mm |
| Largeur utile | 89mm |
| Dimensions de la machine et API | |
| Dimensions de la machine | Env. 5×1.6×1.4m |
| Poids de la machine | 3-5t |
| Couleur de la machine | Personnalisable |
| Système de commande | API, écran tactile et variateur de fréquence ; fonctionnement entièrement automatique |
| Tension | 380 V, 50 Hz, triphasé (selon la demande du client) |

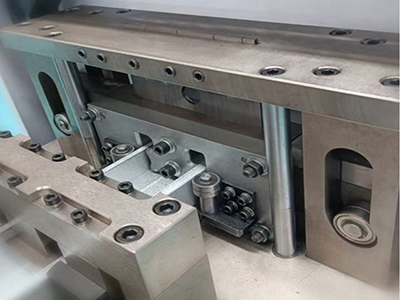

| Dispositif de poinçonnage | |
| Type de poinçonnage | Poinçonnage hydraulique |
| Matériau de la matrice de poinçonnage | Acier à outils SKD11 |
| Configurations des matrices de poinçonnage | Passages de conduites, détourage, trous traversants, chanfreinage, trous de rivets, fermeture de l’âme, cisaillage |
| Profileuse | |
| Matériau de l’arbre principal | 40Cr (trempe et revenu, rectification de précision) |
| Matériau des galets | Cr12 (trempé à HRC 58-62, usinage de précision sur tour CNC) |
| Stations de profilage | 12-18 stations |
| Puissance du moteur de la profileuse | 5.5kW-11kW |
| Vitesse de profilage | 25-50m/min |

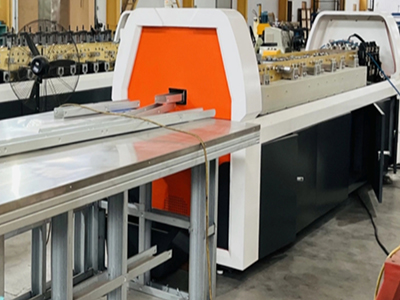

| Dispositif de coupe | |
| Mode de coupe | Coupe automatique (5.5-11kW) |
| Matériau de la lame de coupe | Acier au tungstène (traitement thermique, HRC 58-60) |

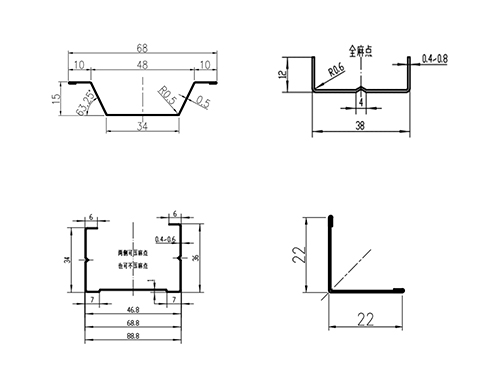

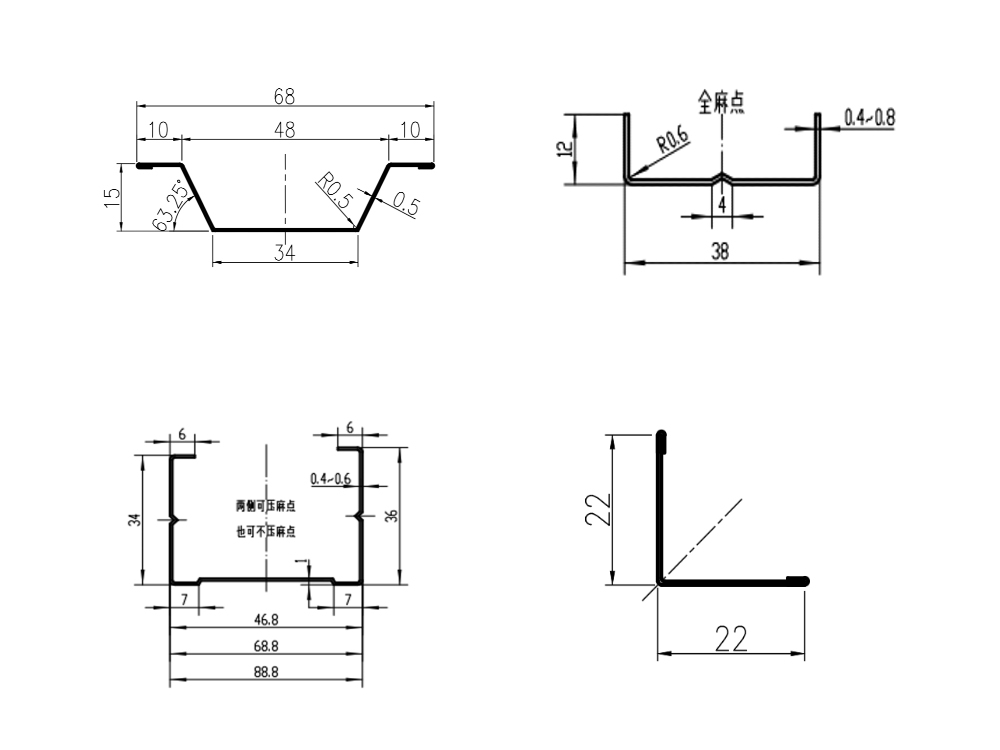

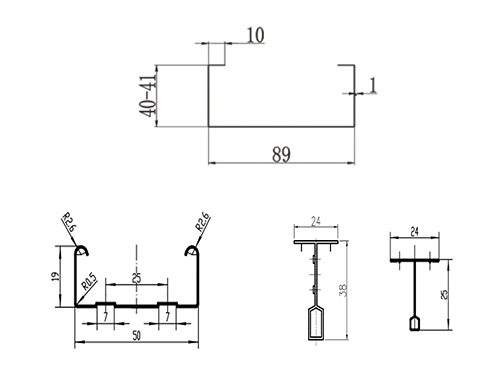

(choisissez un profil standard ou fournissez votre propre plan)
Déroulage → Alimentation et guidage de la matière → Poinçonnage → Profilage → Coupe → Réception des produits finis
Configurations| N° | Équipement | Quantité |
| 1 | Dérouleur manuel de 5 t | 1 ensemble |
| 2 | Dispositif de poinçonnage | 1 ensemble |
| 3 | Profileuse principale | 1 ensemble |
| 4 | Dispositif de coupe | 1 ensemble |
| 5 | Centrale hydraulique | 1 ensemble |
| 6 | Système de commande (armoire comprise) | 1 ensemble |
| 7 | Table de sortie | 1 ensemble |
