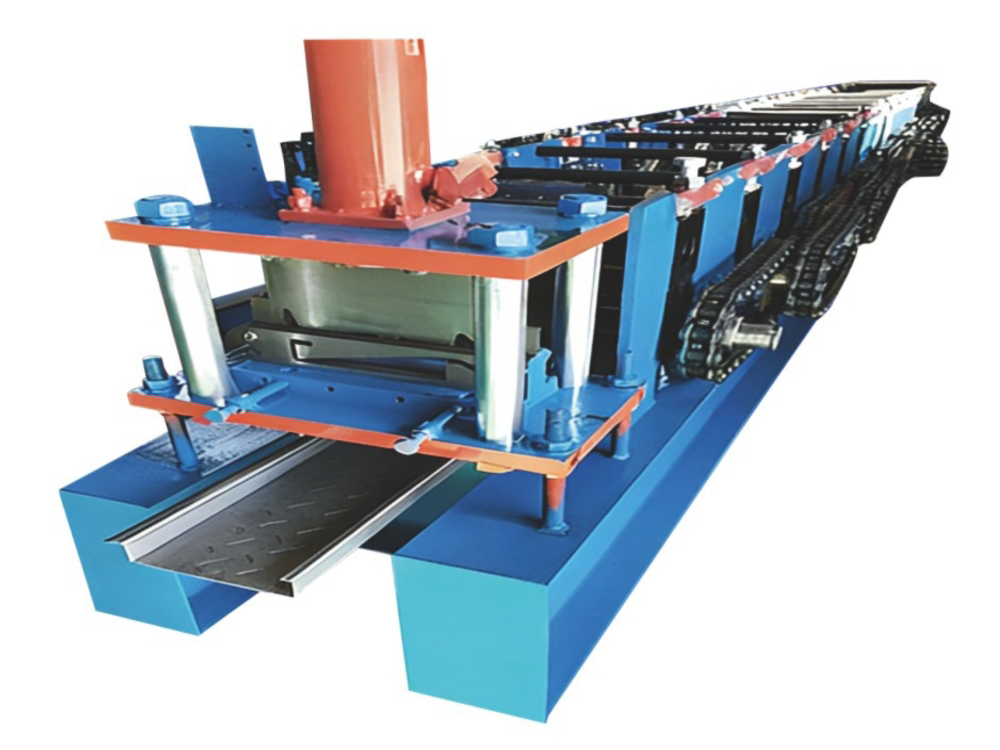

Profileuse pour bacs acier de planchers secs autoportants
La profileuse pour bacs acier de planchers secs autoportants, également appelée ligne de profilage pour planchers sans coulage, est conçue pour produire des panneaux porteurs destinés aux bâtiments de faible hauteur, aux mezzanines d’ateliers, aux extensions de chambres froides et aux structures temporaires.

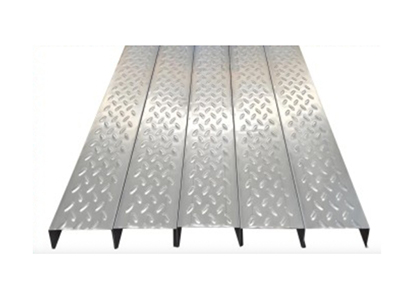

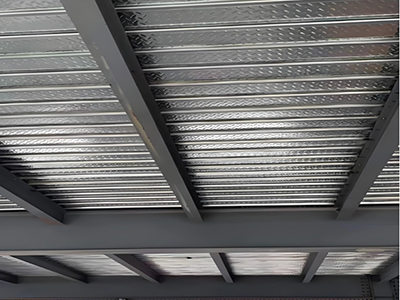

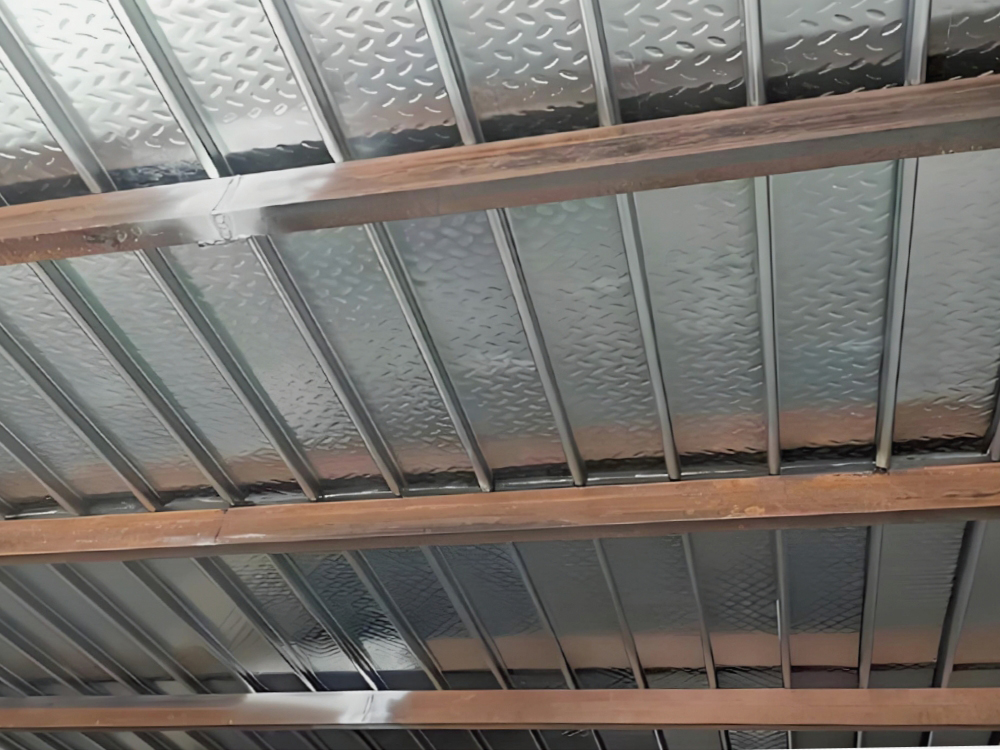

Le bac acier fini peut servir à la fois de coffrage permanent et d’élément porteur du plancher, en remplacement des coffrages en bois, de la pose d’armatures et du coulage de béton. Ce système accélère la réalisation des planchers et permet d’agrandir rapidement un bâtiment sans interrompre la production existante.
Bohai propose des configurations flexibles permettant de fabriquer plusieurs profils de bacs sur une même machine. Le processus comprend le déroulage, le planage, le gaufrage, le profilage, la mesure et la coupe. La surface gaufrée accroît la rigidité de la tôle et sa capacité portante, améliorant ainsi l’efficacité et la sécurité de la construction ainsi que la qualité du plancher fini.
Caractéristiques techniques| Matière première | |
| Matériaux compatibles | GI (acier galvanisé) GL (acier Galvalume) PPGI (acier galvanisé prélaqué) PPGL (acier Galvalume prélaqué) Al (aluminium) CRC (acier en bobine laminé à froid) HRC (acier en bobine laminé à chaud) HRGI (acier galvanisé laminé à chaud) |
| Épaisseur du matériau | 2.0-3.0mm (personnalisable) |
| Largeur d’alimentation | 300-380mm (personnalisable) |
| Largeur utile | 180/200/250mm (personnalisable) |
| Dimensions de la machine et API | |
| Types de profils | Une machine accepte plusieurs types de profils grâce au changement manuel ou automatique des manchons |
| Dimensions de la machine | Env. 10×1.6×1.4m |
| Poids de la machine | 7-10t |
| Couleur de la machine | Personnalisable |
| Système de commande | Commande entièrement automatique par API, écran tactile et variateur de fréquence |
| Tension | 380 V, 50 Hz, triphasé (selon la demande du client) |
| Profileuse | |
| Matériau de l’arbre principal | Diamètre : Ø80-120mm Matériau : acier 45# (tournage de finition) |

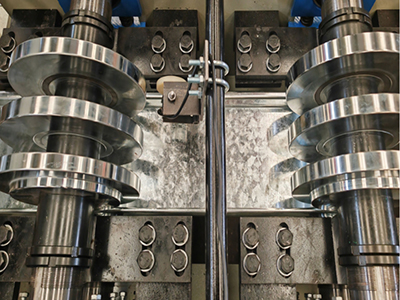

| Matériau des galets | Acier 45# (chromage dur, trempé à HRC 55-62) |
| Stations de profilage | 22-35 stations |
| Puissance du moteur de la profileuse | 15kW-30kW |
| Vitesse de profilage | 8-30m/min |
| Dispositif de coupe | |
| Mode de coupe | Coupe automatique (5.5kW-15kW) |
| Matériau de la lame de coupe | Cr12MoV (traitement thermique, HRC 58-60) |
Déroulage → Alimentation de la matière → Profilage → Coupe → Réception des produits finis
Configurations| 1 | Dérouleur manuel de 5 t | 1 ensemble |
| 2 | Profileuse principale | 1 ensemble |
| 3 | Dispositif de coupe | 1 ensemble |
| 4 | Centrale hydraulique | 1 ensemble |
| 5 | Système de commande (armoire comprise) | 1 ensemble |
| 6 | Table de sortie | 1 ensemble |
