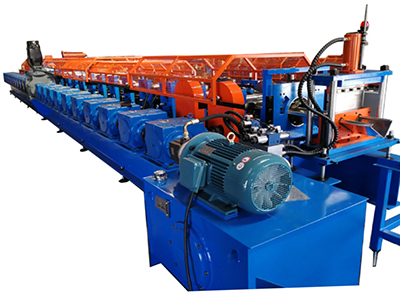

Profileuse pour poutres de conteneurs maritimes
La profileuse pour poutres de conteneurs maritimes est conçue pour fabriquer les éléments de structure utilisés dans la construction de conteneurs, notamment les poutres principales, les longerons et d’autres profils porteurs. Par profilage à froid, la ligne transforme des bobines d’acier en poutres de section C, H ou spéciale, avec une régularité dimensionnelle stable.
La profileuse peut être configurée pour des conteneurs de 20 ou 40 pieds, des conteneurs High Cube, des conteneurs à toit ouvert et d’autres modèles. Certaines configurations peuvent également être adaptées aux poutres de bâtiments modulaires, aux châssis de véhicules spéciaux et à d’autres profils de structure hors standard.
Caractéristiques techniques| Matière première | |
| Matériaux compatibles | Acier patinable CRC (acier en bobine laminé à froid) HRC (acier en bobine laminé à chaud) |
| Épaisseur du matériau | 2-5mm (personnalisable) |
| Largeur d’alimentation | 200-500mm (personnalisable) |
| Largeur utile | 150-200mm (personnalisable) |
| Dimensions de la machine et API | |
| Dimensions de la machine | Env. 8×1.6×1.4m |
| Poids de la machine | 6-8t |
| Couleur de la machine | Personnalisable |
| Système de commande | Commande entièrement automatique par API, écran tactile et variateur de fréquence |
| Tension | 380 V, 50 Hz, triphasé (selon la demande du client) |
| Profileuse | |
| Galet de planage | Diamètre : Ø115mm Matériau : acier 45# (planage à 5-7 galets) |
| Matériau de l’arbre principal | Diamètre : Ø115mm Matériau : acier (tournage de finition) |
| Matériau des galets | GCr15 (recuit après forgeage, HRC 58-60, chromé) |
| Stations de profilage | 12-18 stations |
| Puissance du moteur de la profileuse | 15-30 kW (avec réducteur cycloïdal) |
| Vitesse de profilage | 8-30m/min |

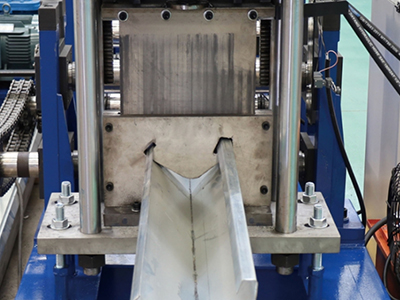

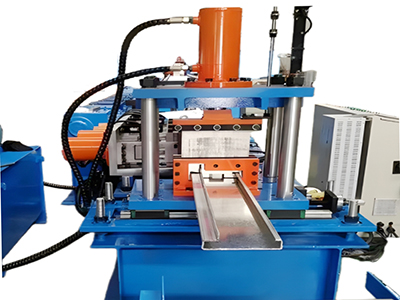

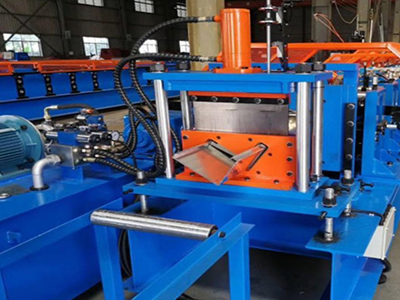

| Dispositif de coupe | |
| Mode de coupe | Coupe automatique (4.0-11kW) |
| Matériau de la lame de coupe | Cr12MoV (traitement thermique, HRC 58-60) |

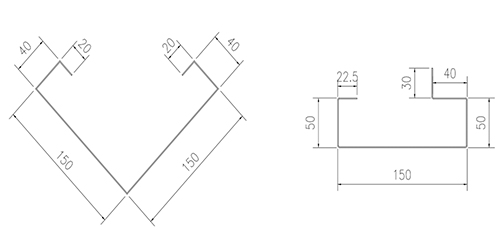

(choisissez un profil standard ou fournissez votre propre plan)
Déroulage → Alimentation et guidage de la matière → Planage → Profilage → Coupe → Réception des produits finis
Configuration| N° | Équipement | Quantité |
| 1 | Dérouleur de 10 t | 1 ensemble |
| 2 | Dispositif de planage | 1 ensemble |
| 3 | Profileuse principale | 1 ensemble |
| 4 | Dispositif de coupe | 1 ensemble |
| 5 | Centrale hydraulique | 1 ensemble |
| 6 | Système de commande (armoire comprise) | 1 ensemble |
| 7 | Table de sortie | 1 ensemble |
