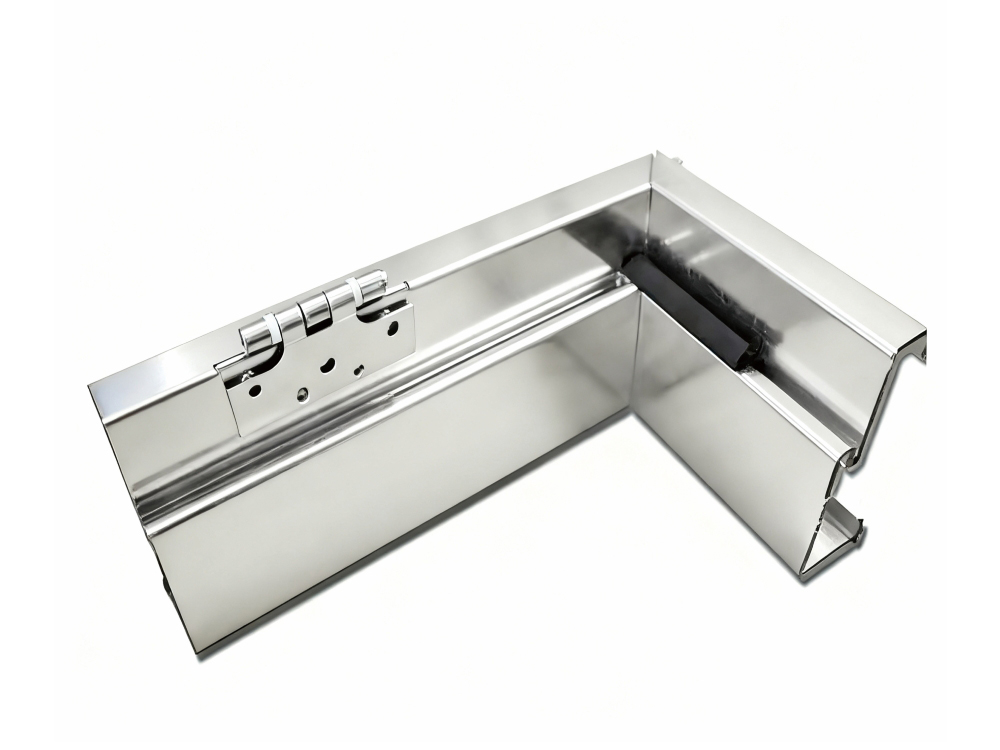

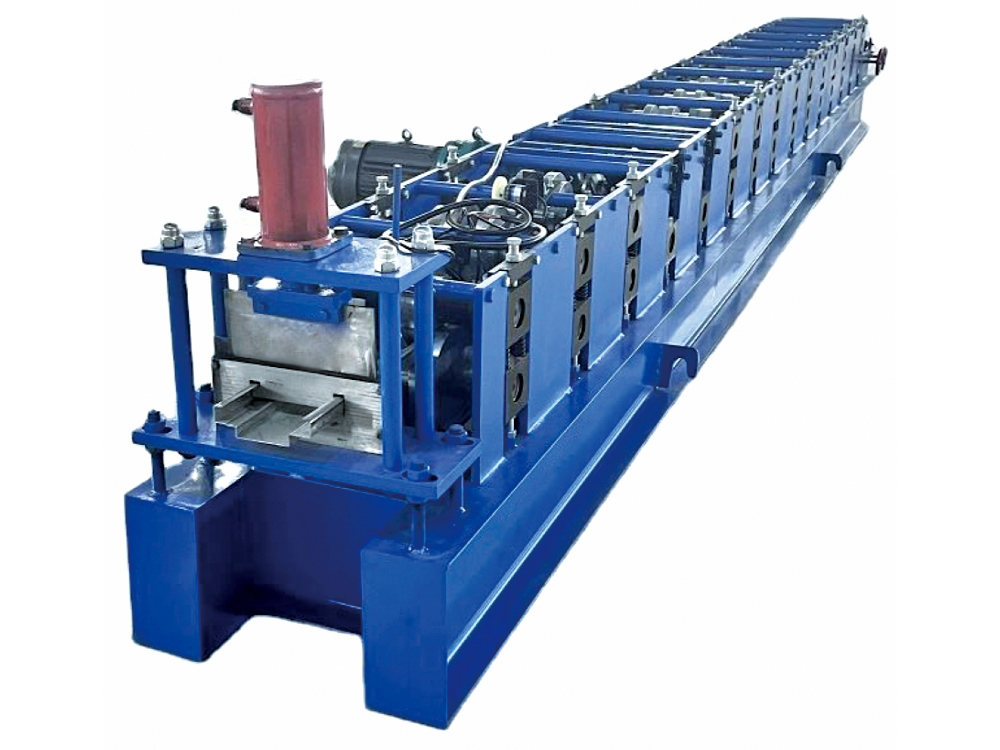

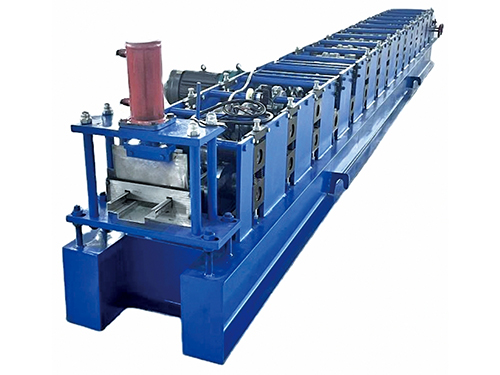

Profileuse pour huisseries métalliques de portes
La profileuse Bohai pour huisseries métalliques de portes est conçue pour fabriquer plusieurs dimensions de profils. Bohai propose différentes configurations de machines acceptant des tôles de 1,0 à 2,0 mm d’épaisseur et comportant 16 à 28 stations de profilage.
Une même machine peut être configurée pour fabriquer plusieurs modèles de profils. Le système de coupe à longueur par servomoteur maintient l’écart de longueur dans une plage de ±1 mm, ce qui convient à la production en série des fabricants de portes et fenêtres. La machine intègre le déroulage, le planage, le profilage, le poinçonnage, la mesure, la coupe et l’empilage, avec une vitesse de 12 à 18 m/min. Des profils hors standard sont également disponibles.
Caractéristiques techniques| Matière première | |
| Matériaux compatibles | GI (acier galvanisé) GL (acier Galvalume) PPGI (acier galvanisé prélaqué) PPGL (acier Galvalume prélaqué) Al (aluminium) CRC (acier en bobine laminé à froid) HRC (acier en bobine laminé à chaud) |
| Épaisseur du matériau | 0.3-0.8mm (personnalisable) |
| Largeur d’alimentation | 200-500mm (personnalisable) |
| Largeur utile | 100-250mm (personnalisable) |
| Dimensions de la machine et API | |
| Dimensions de la machine | Env. 8×1.6×1.4m |
| Poids de la machine | 3t-5t |
| Couleur de la machine | Personnalisable |
| Système de commande | Commande entièrement automatique par API, écran tactile et variateur de fréquence |
| Tension | 380 V, 50 Hz, triphasé (selon la demande du client) |

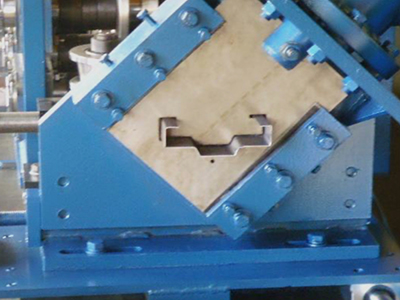

| Profileuse | |
| Matériau de l’arbre principal | Diamètre : Ø70mm Matériau : acier 45# (tournage de finition) |
| Matériau des galets | Acier 45# (chromage dur, trempé à HRC 55-62) |
| Stations de profilage | 15-25 stations |
| Puissance du moteur de la profileuse | 7.5kW-15kW |
| Vitesse de profilage | 8-30m/min |

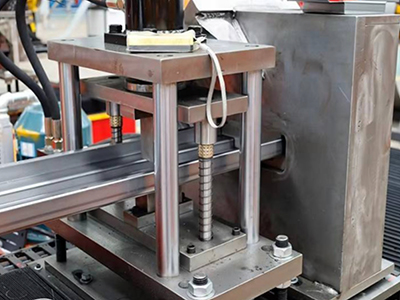

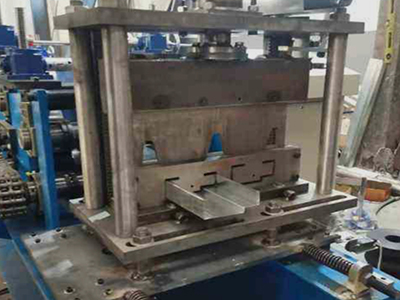

| Dispositif de coupe | |
| Mode de coupe | Coupe automatique (4.0kW-11kW) |
| Matériau de la lame de coupe | Cr12MoV (traitement thermique, HRC 58-60) |

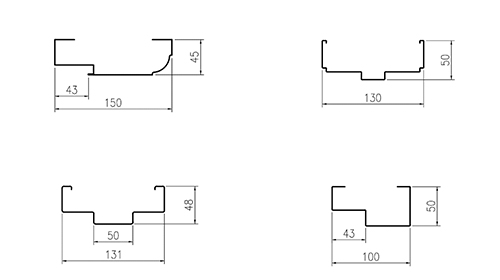

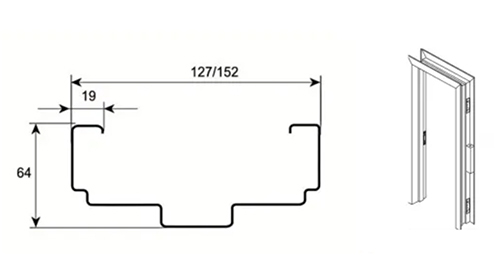

(choisissez un profil standard ou fournissez votre propre plan)
Déroulage → Alimentation et guidage de la matière → Profilage → Coupe → Réception des produits finis
Configurations| N° | Équipement | Quantité |
| 1 | Dérouleur de 3 t | 1 ensemble |
| 2 | Profileuse principale | 1 ensemble |
| 3 | Dispositif de coupe | 1 ensemble |
| 4 | Centrale hydraulique | 1 ensemble |
| 5 | Système de commande (armoire comprise) | 1 ensemble |
| 6 | Table de sortie | 1 ensemble |
