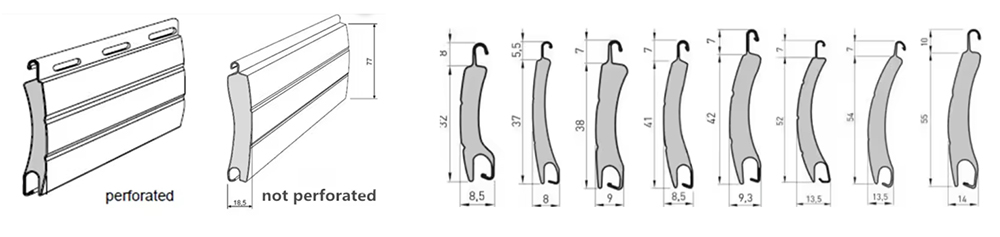

Profileuse pour lames de volets roulants isolées par mousse destinées aux auvents et systèmes de protection solaire

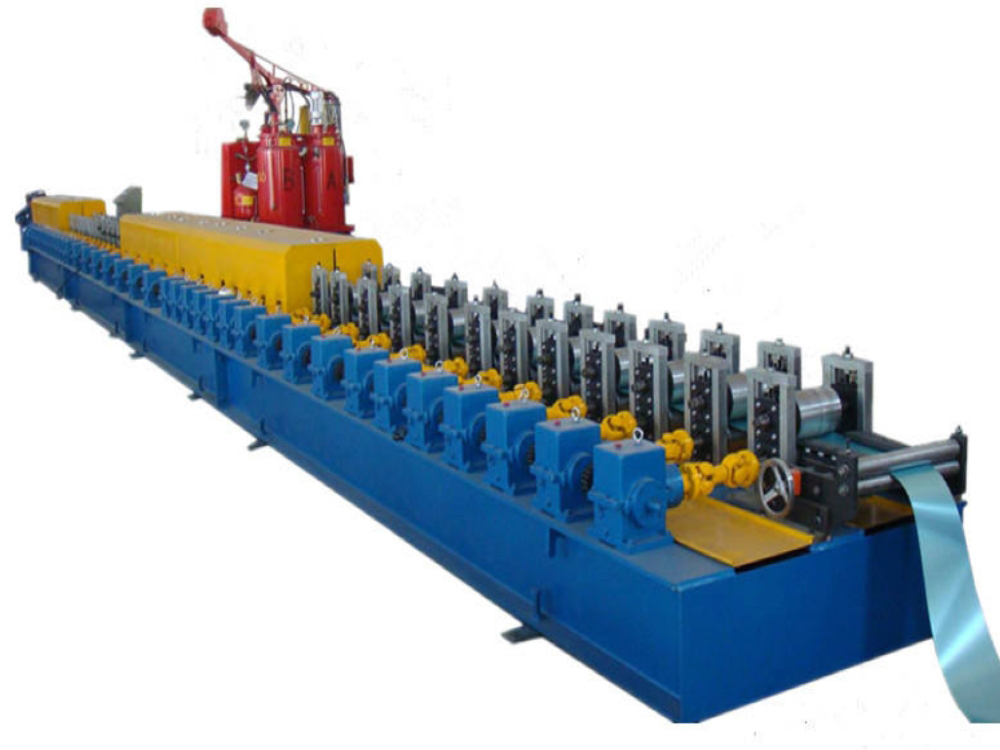

La profileuse pour lames de volets roulants isolées par mousse destinées aux auvents et systèmes de protection solaire a été développée pour les bâtiments économes en énergie. Son système de moussage à deux composants réalise en continu le profilage de la lame et l’injection de l’âme. Le contrôle précis du procédé assure un remplissage uniforme, limite les vides internes et améliore les performances d’isolation thermique.

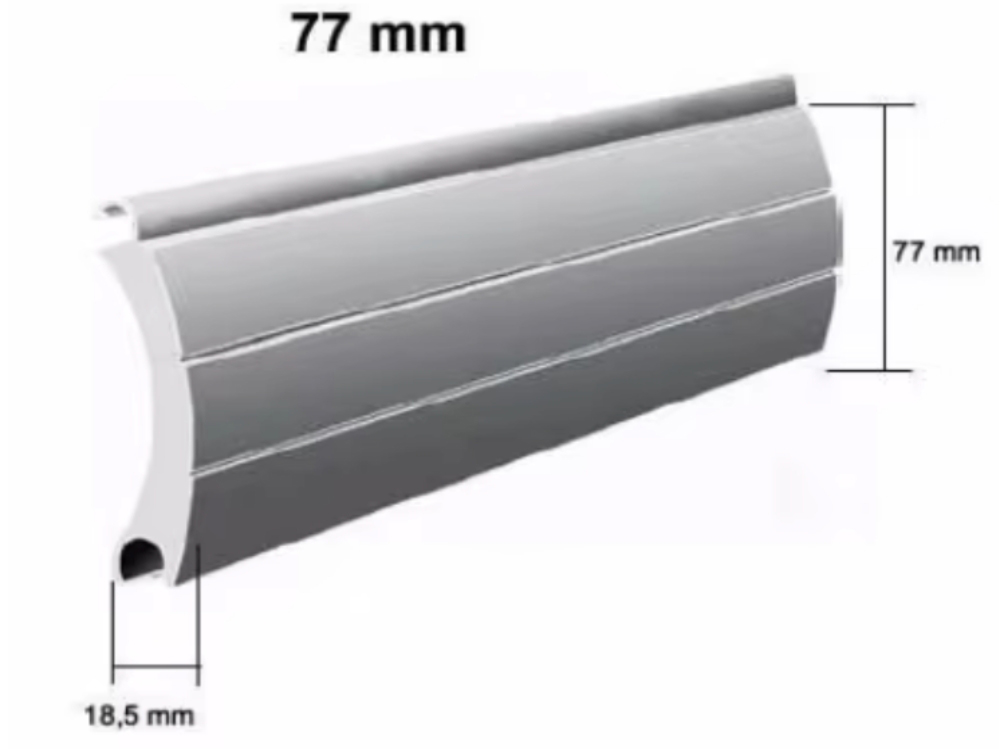

Les lames finies associent résistance au vent, isolation thermique et étanchéité à l’eau. Elles conviennent aux protections solaires et aux auvents dans les régions froides comme dans les zones chaudes et humides. Elles s’utilisent notamment dans les systèmes d’ombrage de bâtiments durables, les auvents à haut rendement énergétique, les couloirs de chambres froides et les autres zones à température contrôlée ou exposées aux intempéries.
| Matière première | |
| Matériaux compatibles | Tôle d’aluminium, mousse PU |
| Épaisseur du matériau | Tôle 0,22-0,3 mm (personnalisable). Panneau PU 10-20 mm (personnalisable). |
| Largeur d’alimentation | 100-150mm (personnalisable) |
| Largeur utile | 50-80mm (personnalisable) |
| Dimensions de la machine et API | |
| Dimensions de la machine | Env. 15×1.6×1.4m |
| Poids de la machine | 5t-8t |
| Couleur de la machine | Personnalisable |
| Système de commande | Commande entièrement automatique par API, écran tactile et variateur de fréquence |
| Tension | 380 V, 50 Hz, triphasé (selon la demande du client) |
| Profileuse | |
| Matériau de l’arbre principal | Diamètre : Ø50mm Matériau : acier 45# (tournage de finition) |
| Matériau des galets | Acier 45# (chromage dur, trempé à HRC 55-62) |
| Stations de profilage | 30-40 stations |
| Puissance du moteur de la profileuse | 11kW-30kW |
| Vitesse de profilage | 8-30m/min |
| Machine de moussage | |
| Type | Moussage basse pression |
| Matériau de moussage | PU |
| Puissance | 5 kW |
| Réception des produits finis | 120 kg/h (max.) |
| Dispositif de coupe | |
| Mode de coupe | Coupe automatique par scie volante (3.0kW-11kW) |
| Matériau de la lame de coupe | Cr12MoV (traitement thermique, HRC 58-60) |
| Dispositif de poinçonnage | |
| Type de poinçonnage | Poinçonnage par presse ou hydraulique (en option) |
| Configurations des matrices de poinçonnage | Selon les plans (personnalisable) |

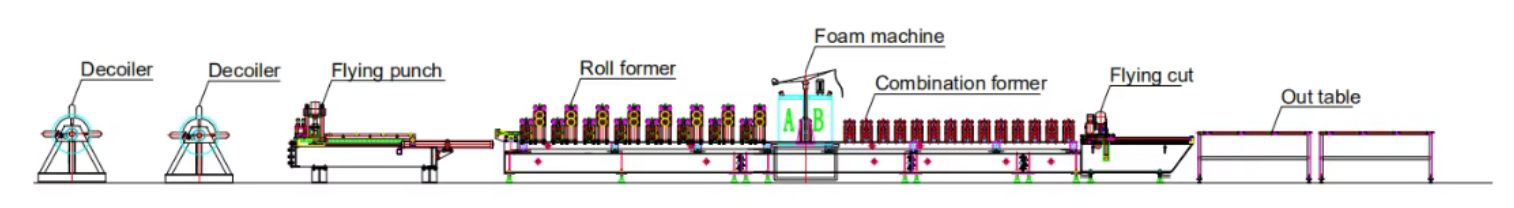

Déroulage → Alimentation et guidage de la matière → Profilage → Moussage → Injection combinée de mousse → Coupe à longueur → Réception des produits finis
| N° | Équipement | Quantité |
| 1 | Dérouleur de 3 t | 1 ensemble |
| 2 | Profileuse principale | 1 ensemble |
| 3 | Machine de moussage | 1 ensemble |
| 4 | Dispositif de coupe | 1 ensemble |
| 5 | Centrale hydraulique | 1 ensemble |
| 6 | Système de commande (armoire comprise) | 1 ensemble |
| 7 | Table de sortie | 1 ensemble |
| 8 | Dispositif de poinçonnage | 1 ensemble |
