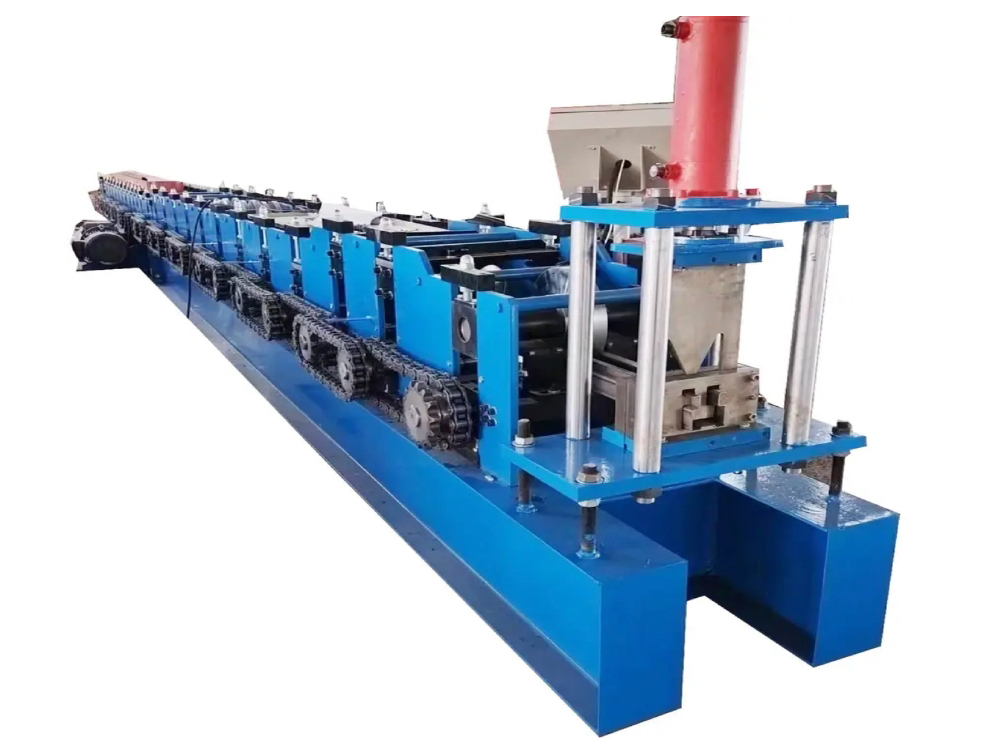

Profileuse pour montants de rayonnages métalliques

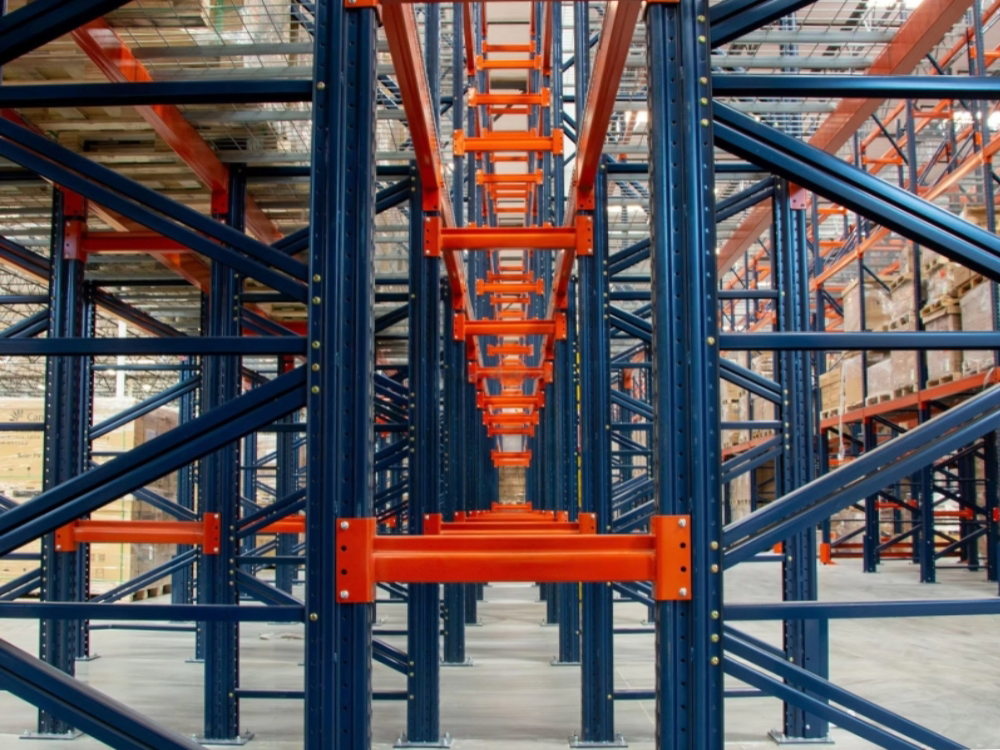

La profileuse pour montants de rayonnages métalliques est conçue pour la production continue de montants. Elle intègre le déroulage, le planage, le poinçonnage, le profilage et la coupe afin de fabriquer automatiquement les profils verticaux des rayonnages d’entrepôt et des systèmes de stockage.
La ligne Bohai pour montants accepte l’acier laminé à froid, l’acier laminé à chaud, la bande galvanisée, l’acier inoxydable, l’alliage d’aluminium, l’acier haute résistance Q460 et d’autres matériaux. L’épaisseur et la vitesse de ligne sont sélectionnées selon les besoins de production, avec une plage configurable de 0,2 à 16 mm et une vitesse de 15 à 40 m/min.
La machine comporte un contrôle en boucle fermée de la position des trous, de la longueur de coupe et des écarts de profilage, afin d’assurer la verticalité des montants et leur capacité portante.
Caractéristiques techniques| Matière première | |
| Matériaux compatibles | GI (acier galvanisé) GL (acier Galvalume) PPGI (acier galvanisé prélaqué) PPGL (acier Galvalume prélaqué) Al (aluminium) CRC (acier en bobine laminé à froid) HRC (acier en bobine laminé à chaud) HRGI (acier galvanisé laminé à chaud) |
| Épaisseur du matériau | 1-3mm (personnalisable) |
| Largeur d’alimentation | 100-400mm (personnalisable) |
| Largeur utile | 80-140mm/60-150mm (personnalisable) |
| Dimensions de la machine et API | |
| Types de profils | Une machine accepte plusieurs types de profils grâce au changement manuel ou automatique des manchons |
| Dimensions de la machine | Env. 20×1.6×1.4m |
| Poids de la machine | 8t-15t |
| Couleur de la machine | Personnalisable |
| Système de commande | Commande entièrement automatique par API, écran tactile et variateur de fréquence |
| Tension | 380 V, 50 Hz, triphasé (selon la demande du client) |

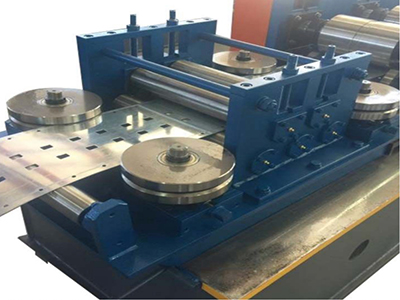

| Dispositif de planage | |
| Galets de planage | 7 galets. 3 supérieurs, 4 inférieurs |
| Matériau des galets | Diamètre : Ø90mm Matériau : acier 45# (tournage de finition) |
| Puissance du moteur | 5.5kW |
| Dispositif de poinçonnage | |
| Type de poinçonnage | Presse de 80 t |
| Matériau du moule | Cr12MoV (trempé à HRC 58-62) |
| Moule de poinçonnage | 2 ensembles (personnalisables selon les plans des profils) |
| Puissance du moteur | Servomoteur de 5,5 kW |

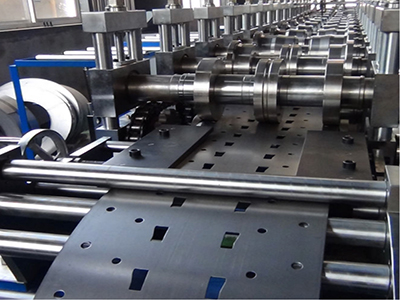

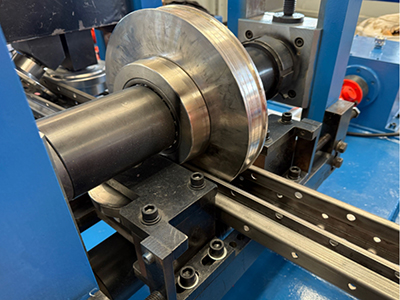

| Profileuse | |
| Matériau de l’arbre principal | Ø90 mm, 40Cr (trempe et revenu) |
| Matériau des galets | Cr12 (trempé à HRC 58-62) |
| Stations de profilage | 20-30 stations |
| Puissance du moteur de la profileuse | 30-50kW |
| Vitesse de profilage | 8-20m/min |
| Dispositif de coupe | |
| Mode de coupe | Coupe hydraulique asservie entièrement automatique par servomoteur, 11-30 kW |
| Matériau de la lame de coupe | Cr12MoV (traitement thermique, HRC 58-60) |

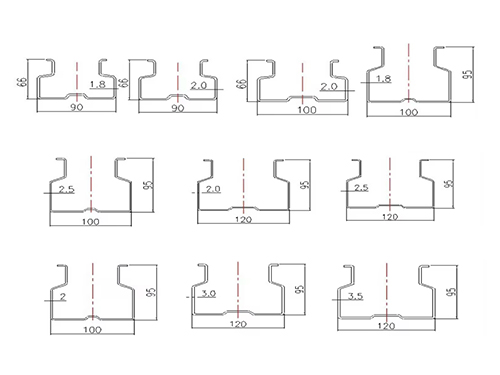

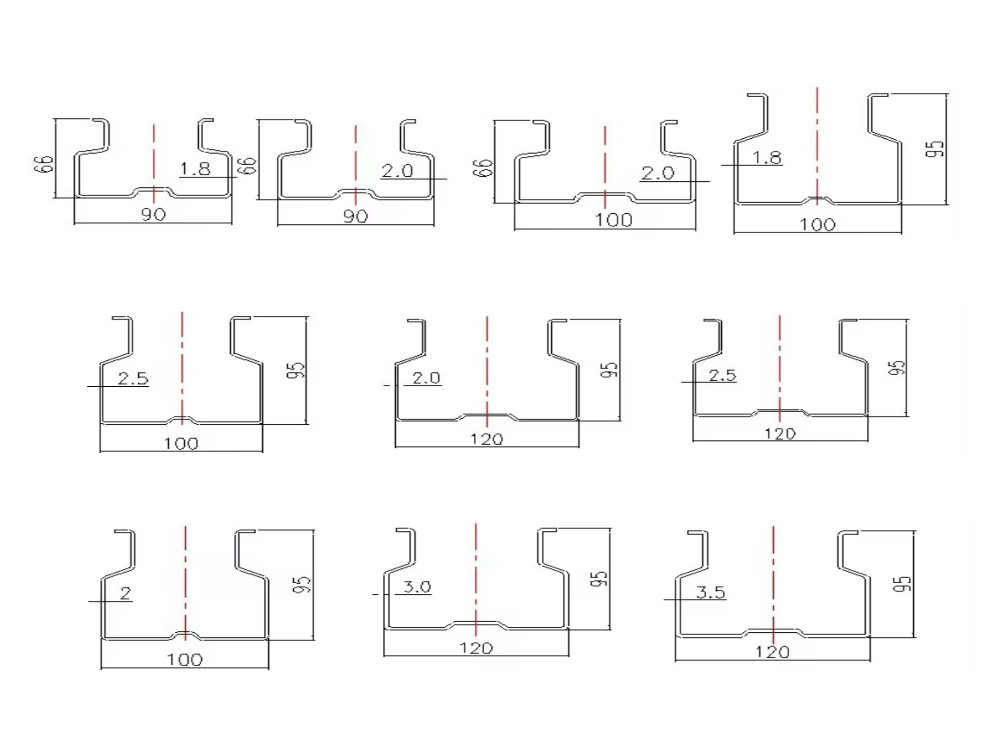

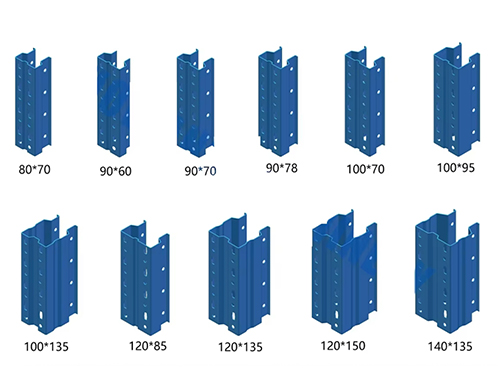

(choisissez un profil standard ou fournissez votre propre plan)
Déroulage → Planage, alimentation par servomoteur et poinçonnage → Guidage d’entrée → Profilage → Coupe hydraulique asservie → Réception des produits finis
Configurations| N° | Équipement | Quantité |
| 1 | Dérouleur de 5 t | 1 ensemble |
| 2 | Planeuse | 1 ensemble |
| 3 | Dispositif d’alimentation par servomoteur et presse de poinçonnage | 1 ensemble |
| 4 | Profileuse principale | 1 ensemble |
| 5 | Unité de coupe hydraulique asservie | 1 ensemble |
| 6 | Centrale hydraulique | 1 ensemble |
| 7 | Système de commande (armoire comprise) | 1 ensemble |
| 8 | Table de sortie | 1 ensemble |
